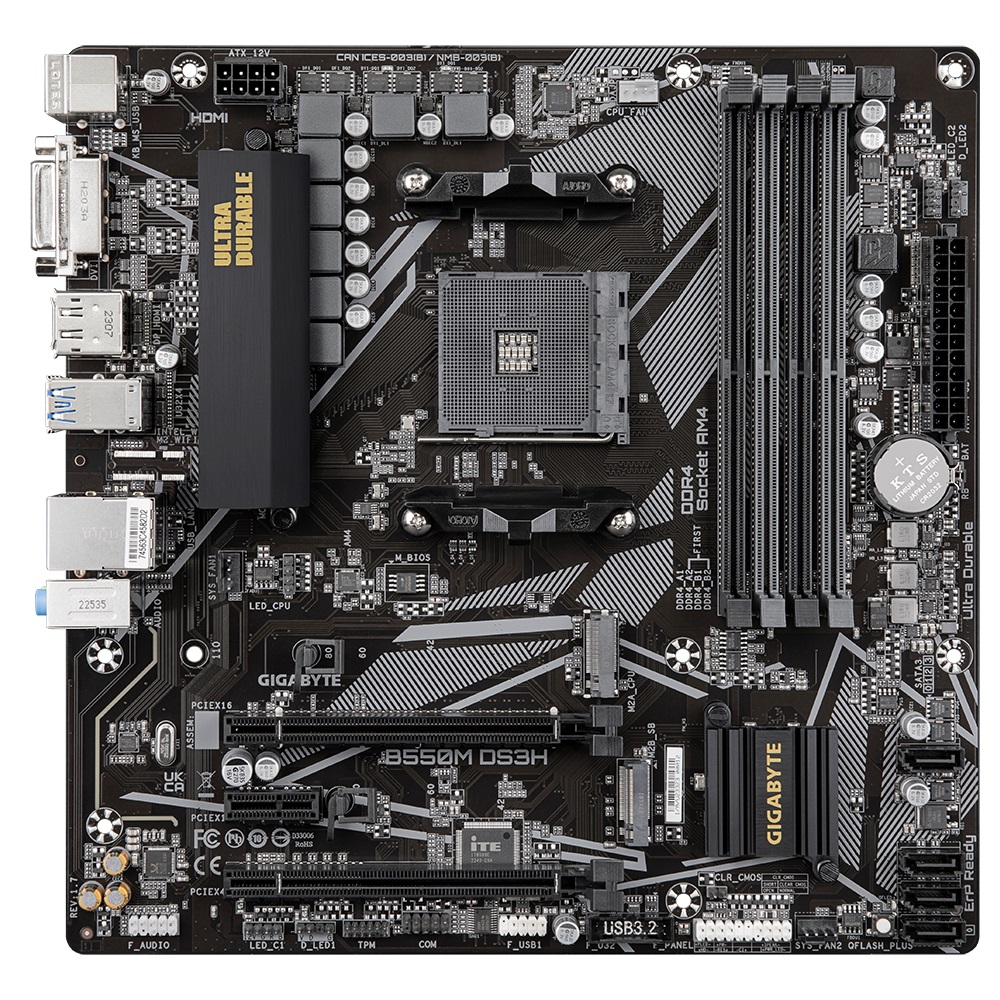

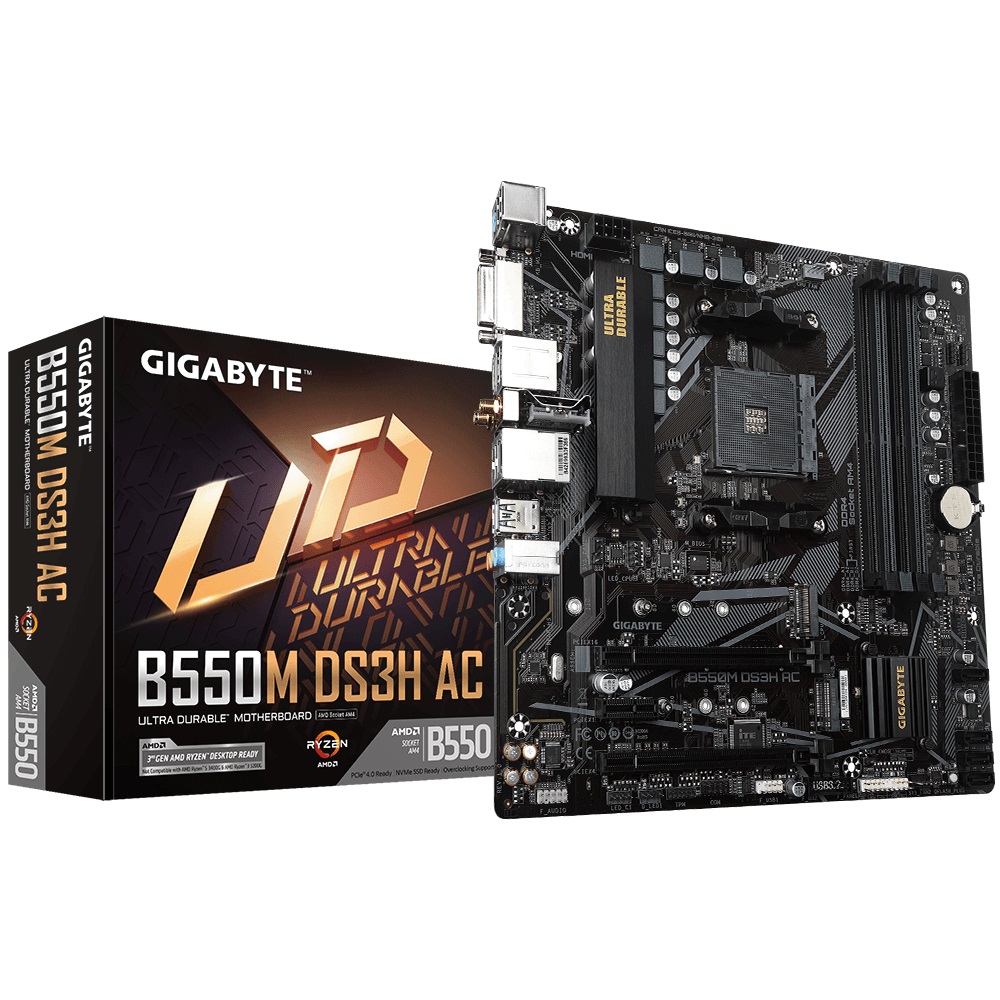

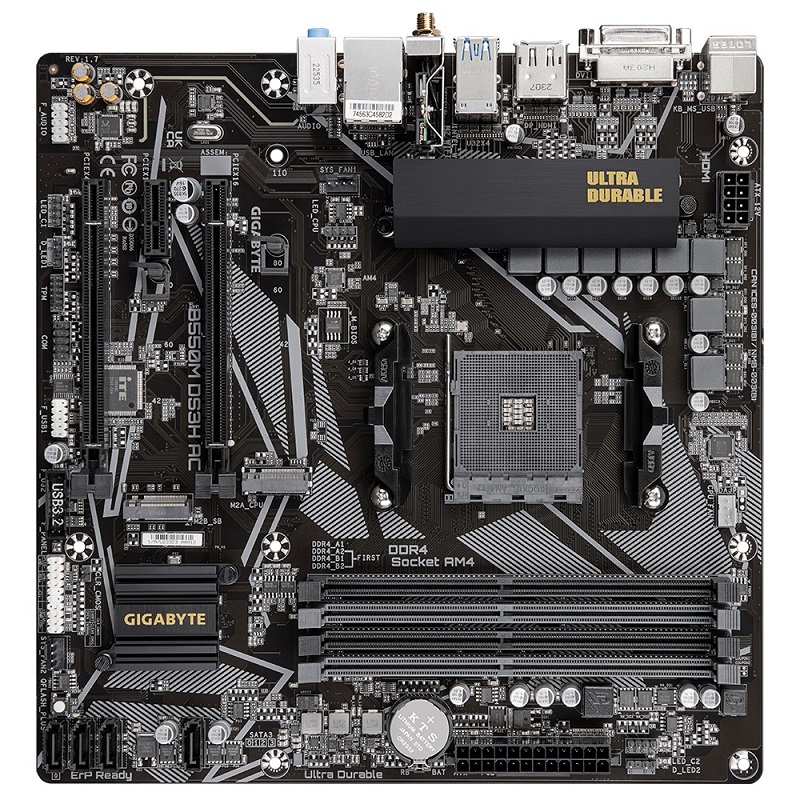

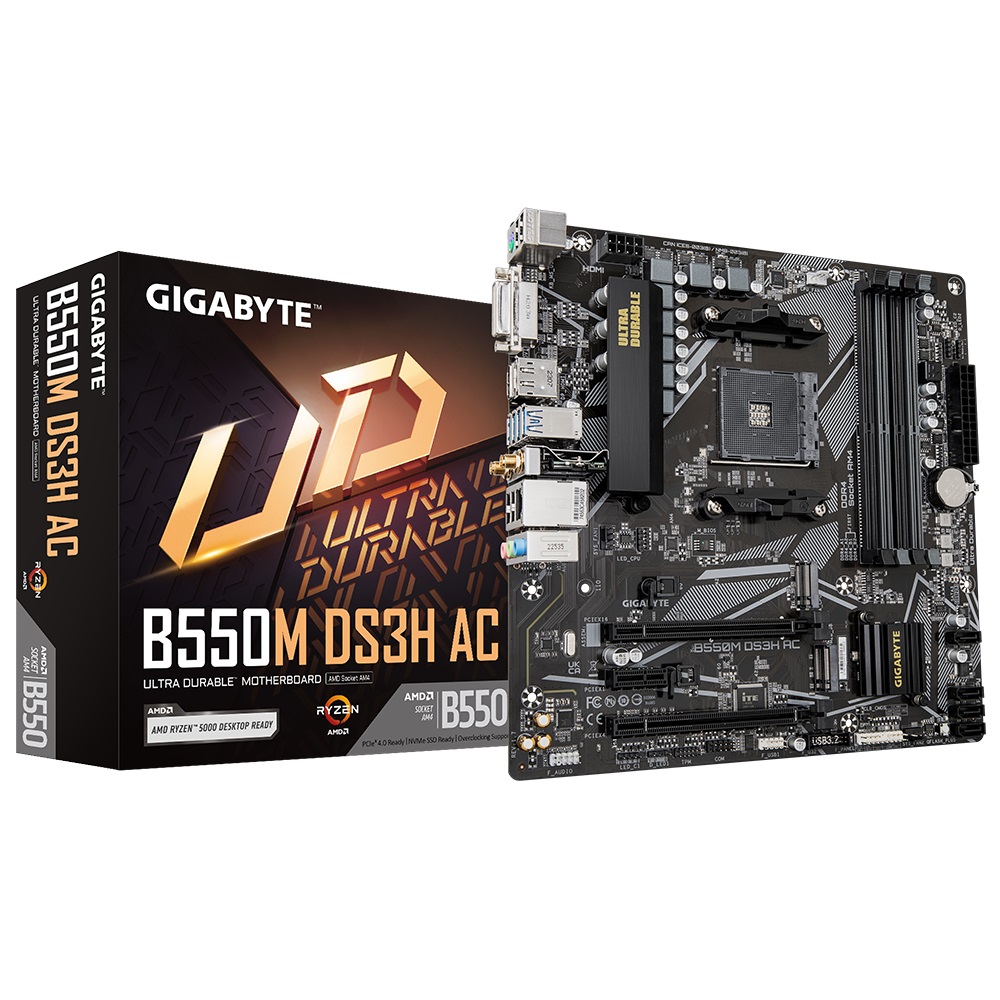

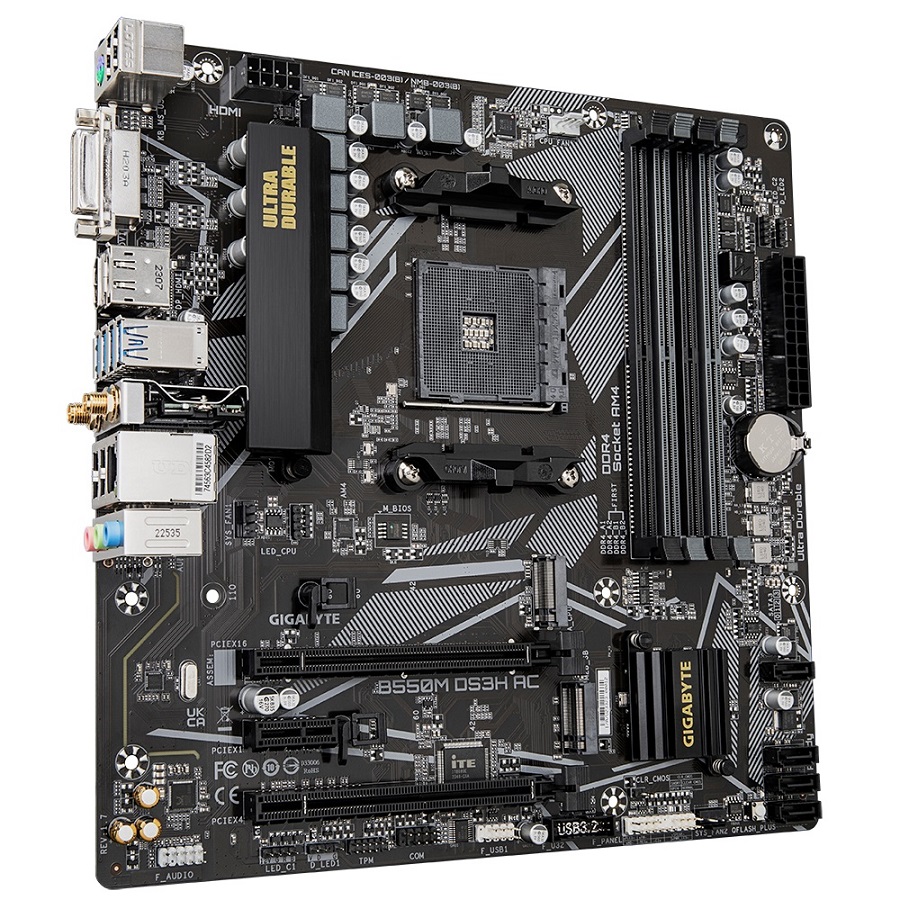

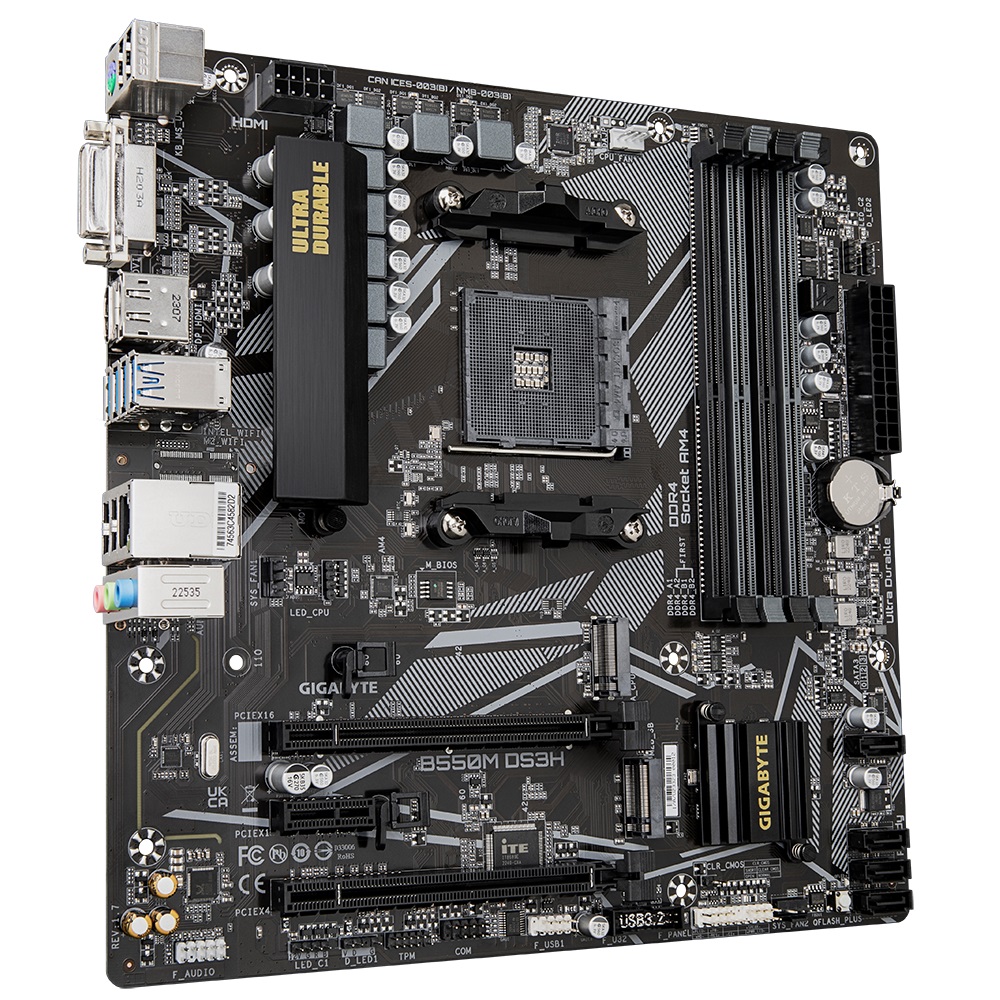

GIGABYTE MB Sc AM4 B550M DS3H AC, 4xDDR4, 1xDP, 1xHDMI, 1xDVI-D, Wi-Fi, mATX
| Kód tovaru: | 1437400 |
|---|---|
| Výrobca: | Gigabyte |
| PN kód: | B550M DS3H AC |
| EAN kód: | 4719331810962 |
| Záruka: | 24 mesiacov |
| Dostupnosť: | skladom (99) |
GIGABYTE B550M DS3H AC
VÝKON
5+3 fáze Čistě digitální řešení VRM s MOSFETy s nízkým RDS(on)
Základní desky GIGABYTE řady UD využívají 5+3 fázový čistě digitální PWM + Low RDS(on) MOSFET design, který podporuje procesory AMD Ryzen™ 3. generace tím, že nabízí neuvěřitelnou přesnost při dodávce energie do energeticky nejnáročnějších a nejcitlivějších komponent základní desky, stejně jako poskytuje vyšší výkon systému a maximální škálovatelnost hardwaru.
Návrh hardwaru PCIe 4.0
Základní desky GIGABYTE řady UD využívají 5+3 fázový čistě digitální PWM + Low RDS(on) MOSFET design, který podporuje procesory AMD Ryzen™ 3. generace tím, že nabízí neuvěřitelnou přesnost při dodávce energie do energeticky nejnáročnějších a nejcitlivějších komponent základní desky, stejně jako poskytuje vyšší výkon systému a maximální škálovatelnost hardwaru.
KONEKTIVITA
Rychlejší a lepší pokrytí díky dvoupásmovému modulu Intel 802.11ac WIFI + BT 4.2
Vestavěný modul 802.11ac WIFI od společnosti Intel® podporuje dvoupásmové připojení a rychlost až 433 Mb/s, což je 3× vyšší rychlost WIFI než 802.11n, a také podporuje BLUETOOTH 4.2.
Dva konektory NVMe PCIe 4.0/3.0 M.2
Díky konektorům NVMe PCIe 4.0/3.0 x4 a PCIe 3.0 x2 M.2 na desce přinášejí základní desky GIGABYTE uživatelům možnost připojení zařízení M.2 SSD v režimu NVMe nebo SATA. Konstrukce se dvěma konektory M.2 poskytuje rychlost přenosu dat až 64 Gb/s a je ideálním řešením pro ukládání dat a zároveň podporuje režimy RAID.
Realtek GbE LAN se správou šířky pásma
Realtek Gigabit LAN je vybaven aplikací pro správu šířky pásma sítě, která pomáhá zlepšit latenci sítě a udržet nízké časy pingu pro lepší odezvu v přeplněných prostředích LAN.
HDMI 2.1 pro 4K / 60P / 21:9 / podpora HDCP 2.3
HDMI 2.1, které je zpětně kompatibilní s HDMI 2.0/1.4 a nabízí šířku pásma 48 Gb/s - dvakrát více než předchozí generace. Uživatelům se tak odemyká možnost přenášet více videostreamů, stejně jako nativní kinematografický poměr 21:9 (ve kterém se natáčí většina filmů), podpora Full HDR a HDCP 2.3, a nabídnout tak divákům ten nejlepší vizuální zážitek.
CHLAZENÍ
Smart Fan 5U
S ventilátorem Smart Fan 5 mohou uživatelé zajistit, aby jejich herní počítač udržel svůj výkon a zároveň zůstal chladný. Smart Fan 5 umožňuje uživatelům vyměnit hlavičky ventilátorů tak, aby odrážely různé tepelné senzory na různých místech základní desky. A nejen to, se Smart Fan 5 bylo představeno více hybridních hlaviček ventilátorů, které podporují ventilátory s PWM i napěťovým režimem, aby byla základní deska přívětivější k chlazení kapalinou.
Snímače teploty
Hybridní hlavice ventilátorů
FAN STOP
Dosáhněte tichého chodu ventilátoru. Pomocí funkce Fan Stop namapujte libovolný ventilátor tak, aby se zcela zastavil, když teplota klesne pod zadanou mez. Který ventilátor se zastaví, na základě údajů z jakého čidla a při jaké teplotě - to vše si můžete přizpůsobit podle svých představ.
Hlavičky kolíků hybridních ventilátorů
Získejte úplnou kontrolu nad svým kapalinovým chlazením! Smart Fan 5 získává aktuální informace o průtoku a teplotě vody prostřednictvím hybridních nástavců ventilátoru nebo externích termistorových čidel, což vám dává absolutní kontrolu nad vaším počítačem. - Všechny Hybrid Fan Headers dokáží automaticky detekovat typ chladicího zařízení, ať už se jedná o ventilátor nebo čerpadlo, s různým PWM nebo napěťovým režimem.
Nový software Smart Fan 5
Vyberte si z různých režimů, od tichého až po plnou rychlost, které odpovídají vašim preferencím při používání systému. Pro každý ventilátor nebo čerpadlo můžete pomocí intuitivní křivky ventilátoru definovat prahové hodnoty spouštění a odpovídající rychlosti ventilátoru.
OSVĚTLENÍ
RGB FUSION 2.0
U základních desek B550 je RGB Fusion 2.0 ještě lepší díky adresovatelným LED diodám. RGB Fusion 2.0 nabízí uživatelům možnost ovládat vestavěné RGB a externí RGB / adresovatelné LED pásky* pro jejich PC sestavu. RGB Fusion 2.0, které již byly plné barev a vzorů, jsou nyní vylepšeny o podporu adresovatelných LED. S externími adresovatelnými LED pásky, kde je každá LED dioda digitálně adresovatelná, že uživatelé mohou zažít ještě více vzorů, stylů a osvětlení.
ZVUK
High-End audio kondenzátory
Základní desky GIGABYTE používají špičkové audio kondenzátory. Tyto vysoce kvalitní kondenzátory pomáhají zajistit vysoké rozlišení a vysokou věrnost zvuku, aby byly zvukové efekty pro hráče co nejrealističtější.
Ochrana proti šumu zvuku
Základní desky GIGABYTE jsou vybaveny ochranou proti šumu zvuku, která v podstatě odděluje citlivé analogové zvukové komponenty desky od potenciálního znečištění šumem na úrovni PCB.
ULTRA DURABLE
RQ-Flash Plus
S GIGABYTE Q-Flash Plus nemusíte instalovat procesor, paměť a grafickou kartu ani vstupovat do nabídky BIOSu, abyste flashli BIOS. Stačí stáhnout a uložit nový soubor BIOS (přejmenovat na gigabyte.bin) na jednotku USB flash, poté stisknout vyhrazené tlačítko Q-Flash Plus a můžete začít!
Patentovaný dvojitý zajišťovací držák GIGABYTE
Napájecí konektory s plnými kolíky
Základní desky B550 jsou vybaveny pevnými pokovenými 8pinovými napájecími konektory ATX 12V, které nabízejí stabilní napájení při přetížení procesoru.
Upozornění:
Popis, obrázky a jednotlivé parametry se mohou lišit v závislosti na zvoleném modelu a konfiguraci.
V skratke
B550M DS3H AC
AMD B550 Ultra Durable Motherboard with Pure Digital VRM Solution, PCIe 4.0 x16 Slot, Dual PCIe 4.0/3.0 M.2 Connectors, 802.11ac WIFI, Realtek GbE LAN, Smart Fan 6 with FAN STOP, RGB FUSION 2.0, Q-Flash Plus
- Supports AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series/ Ryzen™ 3000 and Ryzen™ 3000 G-Series Processors
- Dual Channel ECC/ Non-ECC Unbuffered DDR4, 4 DIMMs
- 6+2 Phases Pure Digital VRM Solution with Low RDS(on) MOSFETs
- Ultra Durable™ PCIe 4.0 Ready x16 Slot
- Dual Ultra-Fast NVMe PCIe 4.0/3.0 M.2 Connectors
- Onboard 802.11ac Wireless & BT 4.2 with WIFI Antenna
- High Quality Audio Capacitors and Audio Noise Guard for Ultimate Audio Quality
- Realtek GbE LAN with Bandwidth Management
- Rear HDMI, DVI, and DisplayPort Support
- RGB FUSION 2.0 Supports Addressable LED & RGB LED Strips
- Smart Fan 6 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP
- Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
- Anti-Sulfur Resistors Design
This MB has several revisions, you can see the differences in the below
CPU
AMD Socket AM4, support for: AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series, Ryzen™ 3000 Series and Ryzen™ 3000 G-Series Processors
Socket AM4
(Please refer "CPU Support List" for more information.)
Chipset
AMD B550
Memory
4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
Support for DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MT/s memory modules
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)
Onboard Graphics
PCB Rev. 1.7, 1.6, 1.5
Integrated Graphics Processor:
1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz
* The DVI-D port does not support D-Sub connection by adapter.
1 x DisplayPort, supporting a maximum resolution of 5120x2880@60 Hz
* Support for DisplayPort 1.4 version, HDCP 2.3, and HDR.
1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version, HDCP 2.3, and HDR.
Support for up to 3 displays at the same time
Maximum shared memory of 16 GB
PCB Rev. 1.4, 1.3, 1.2, 1.1, 1.0
Integrated Graphics Processor:
1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz
* The DVI-D port does not support D-Sub connection by adapter.
1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version, HDCP 2.3, and HDR.
Maximum shared memory of 16 GB
Audio
PCB Rev. 1.7
Realtek® ALC1220-VB CODEC
* The back panel line out jack supports DSD audio.
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
PCB Rev. 1.6, 1.5, 1.4, 1.3, 1.2, 1.1, 1.0
Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
LAN
PCB Rev. 1.7, 1.3, 1.2, 1.1, 1.0
Realtek® GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)
PCB Rev. 1.6, 1.5, 1.4
Realtek® GbE LAN chip (1 Gbps/100 Mbps)
Wireless Communication module
PCB Rev. 1.7
AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE)
- WIFI 802.11a, b, g, n, ac, supporting 2.4/5 GHz Dual-Band
- BLUETOOTH 4.2
- Support for 11ac wireless standard and up to 433 Gbps data rate
PCB Rev. 1.6
AzureWave Wi-Fi AW-CB375NF (Realtek® RTL8822CE)
WIFI 802.11a, b, g, n, ac, supporting 2.4/5 GHz Dual-Band
BLUETOOTH 4.2
Support for 11ac wireless standard and up to 433 Gbps data rate
PCB Rev. 1.5
AzureWave Wi-Fi AW-CB304NF (Realtek® RTL8821CE)
WIFI 802.11a, b, g, n, ac, supporting 2.4/5 GHz Dual-Band
BLUETOOTH 4.2
Support for 11ac wireless standard and up to 433 Gbps data rate
PCB Rev. 1.4
Realtek® Wi-Fi RTL8821CE
WIFI 802.11a, b, g, n, ac, supporting 2.4/5 GHz Dual-Band
BLUETOOTH 4.2
Support for 11ac wireless standard and up to 433 Gbps data rate
PCB Rev. 1.3, 1.2, 1.1, 1.0
Intel® Wi-Fi AC 3168
WIFI 802.11a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band
BLUETOOTH 4.2
Support for 11ac wireless standard and up to 433 Mbps data rate
* Actual data rate may vary depending on environment and equipment.
Expansion Slots
PCB Rev. 1.7, 1.4, 1.3, 1.2, 1.1, 1.0
1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
AMD Ryzen™ 5000 Series* and Ryzen™ 3000 Series Processors support PCIe 4.0 x16 mode
* Actual support may vary by AMD CPUs specification.
AMD Ryzen™ Ryzen™ 5000 G-Series and Ryzen™ 4000 G-Series Processors support PCIe 3.0 x16 mode
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
1 x PCI Express x16 slot (PCIEX4), integrated in the Chipset:
Supporting PCIe 3.0 x4 mode
1 x PCI Express x1 slot (PCIEX1), integrated in the Chipset:
Supporting PCIe 3.0 x1 mode
PCB Rev. 1.6, 1.5
1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
AMD Ryzen™ 5000 Series*/3000 Series Processors support PCIe 4.0 x16 mode
* Actual support may vary by AMD CPUs specification.
AMD Ryzen™ 5000 G-Series/4000 G-Series Processors support PCIe 3.0 x16 mode
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
1 x PCI Express x1 slot (PCIEX1_1), integrated in the Chipset:
Supporting PCIe 3.0 x1 mode
1 x PCI Express x16 slot (PCIEX1_2), integrated in the Chipset:
Supporting PCIe 3.0 x1 mode
Storage Interface
1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
AMD Ryzen™ 5000 Series and Ryzen™ 3000 Series Processors support SATA and PCIe 4.0 x4/x2 SSDs
AMD Ryzen™ 5000 G-Series/4000 G-Series/3000 G-Series Processors support SATA and PCIe 3.0 x4/x2 SSDs
1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280 SSDs:
Supporting SATA and PCIe 3.0 x4/x2 SSDs
4 x SATA 6Gb/s connectors, integrated in the Chipset:
Support for RAID 0, RAID 1, and RAID 10
USB
CPU:
- 4 x USB 3.2 Gen 1 ports on the back panel
Chipset:
- 2 x USB 3.2 Gen 1 ports available through the internal USB header
- 6 x USB 2.0/1.1 ports (4 ports on the back panel, 2 ports available through the internal USB header)
Internal I/O Connectors
PCB Rev. 1.7
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
2 x system fan headers
2 x addressable LED strip headers
2 x RGB LED strip headers
1 x CPU cooler LED strip/RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
1 x serial port header
1 x Clear CMOS jumper
1 x Q-Flash Plus button
PCB Rev. 1.6, 1.5
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
2 x system fan headers
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
1 x Clear CMOS jumper
PCB Rev. 1.4, 1.3, 1.2, 1.1, 1.0
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
2 x system fan headers
2 x addressable LED strip headers
2 x RGB LED strip headers
1 x CPU cooler LED strip/RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
1 x serial port header
1 x Clear CMOS jumper
1 x Q-Flash Plus button
*All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.

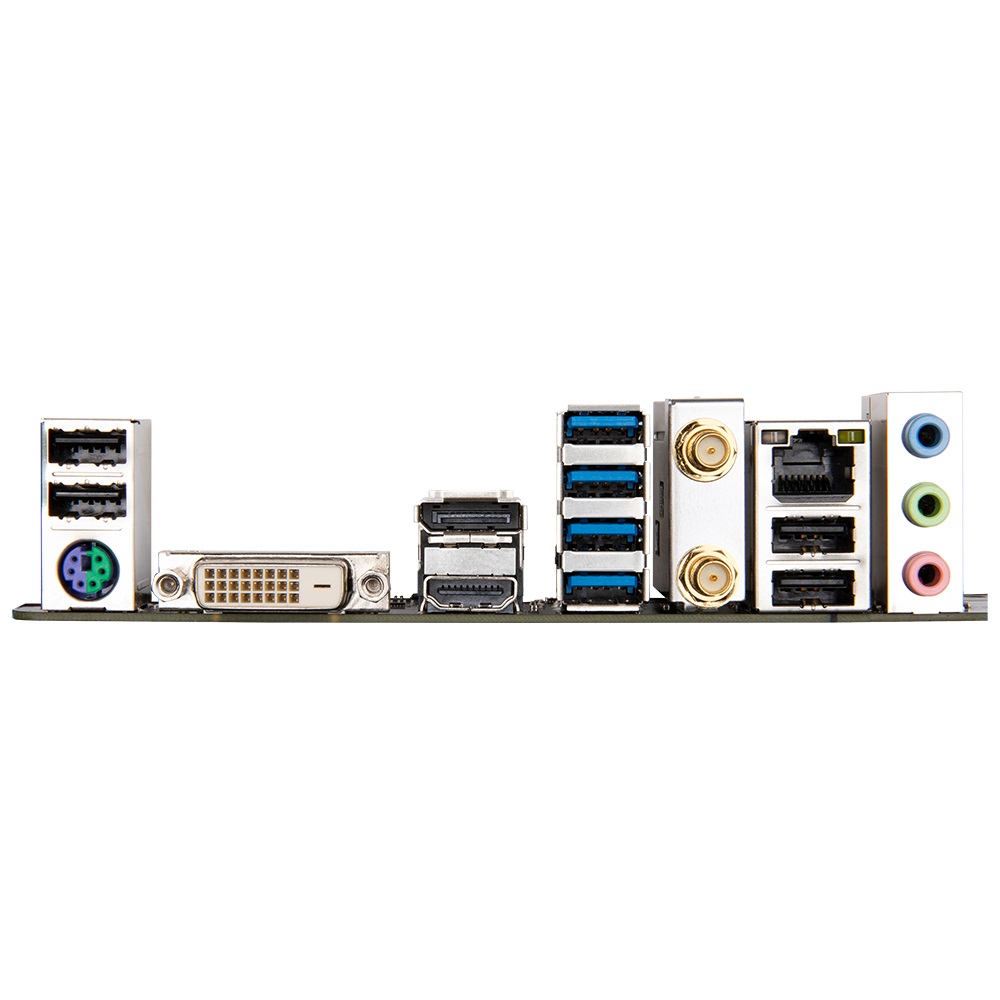

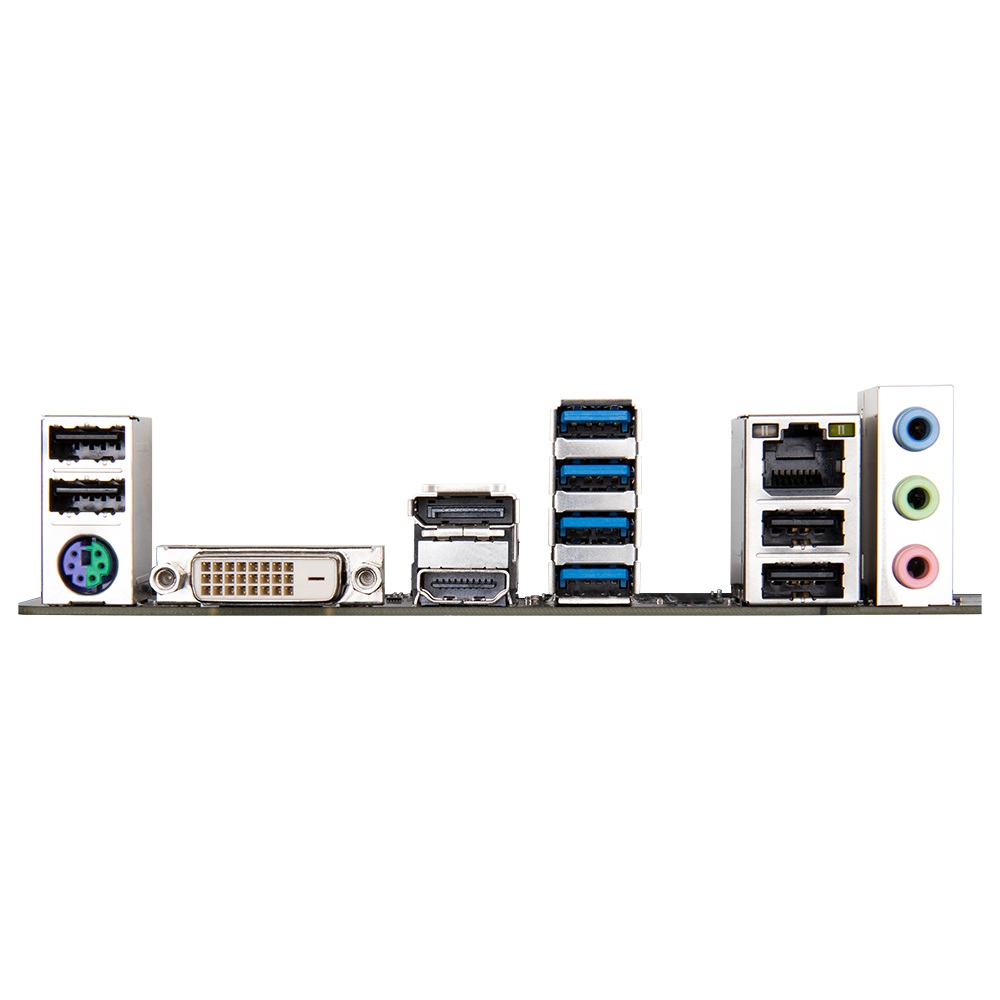

Back Panel Connectors
PCB Rev. 1.7, 1.6, 1.5
1 x PS/2 keyboard/mouse port
1 x DVI-D port
1 x DisplayPort
1 x HDMI port
2 x SMA antenna connectors
4 x USB 3.2 Gen 1 ports
4 x USB 2.0/1.1 ports
1 x RJ-45 port
3 x audio jacks
PCB Rev. 1.4, 1.3, 1.2, 1.1, 1.0
1 x PS/2 keyboard/mouse port
1 x DVI-D port
2 x SMA antenna connectors
1 x HDMI port
4 x USB 3.2 Gen 1 ports
4 x USB 2.0/1.1 ports
1 x RJ-45 port
3 x audio jacks
I/O Controller
iTE® I/O Controller Chip
H/W Monitoring
Voltage detection
Temperature detection
Fan speed detection
Overheating warning
Fan fail warning
Fan speed control
* Whether the fan speed control function is supported will depend on the fan you install.
BIOS
1 x 128 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
Support for APP Center
* Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
- @BIOS
- EasyTune
- RGB Fusion
- Smart Backup
- System Information Viewer
Support for Q-Flash Plus
Support for Q-Flash
Support for Xpress Install
Bundled Software
Norton® Internet Security (OEM version)
LAN bandwidth management software
Operating System
Support for Windows 11 64-bit
Support for Windows 10 64-bit
Form Factor
Micro ATX Form Factor; 24.4cm x 24.4cm
Parametre
| Hmotnost jedn. balení | 1.002 |
| Počet kusů jedn. balení | 1 |
| Typ balení jedn. balení | Balitelné |
| Rozměr xyz jedn. balení | 27.4x27.7x7.4 |
| Šířka jedn. balení | 27.4 |
| Výška jedn. balení | 27.7 |
| Hloubka jedn. balení | 7.4 |
| Počet LAN výstupů | 1x LAN konektor |
| WiFi | Ano |
| Velikost základní desky | mikro ATX |
| Podpora pro paměti typu | DDR4 |
| COM port (interní) | Ne |
| LPT port (interní) | Ne |
| BlueTooth | Ano |
| VGA | Ne |
| DVI | Ano |
| HDMI | Ano |
| DisplayPort / miniDisplayPort | Ne |
| ThunderBolt (interní) | Ne |
| XMP | Ano |
| eSATA | Ne |
| Typ síťové karty | Realtek |
| Výrobce chipsetu | AMD |
| Patice | AM4 |
| Chipset | B550 |
| Max. velikost op. paměti (GB) | 128 |
| Počet slotů M.2 | 2 |
| Počet USB 2.0 (externí) | 4 |
| Počet USB 3.x (externí) | 4 |
| Maximální frekvence pamětí | 4733 |
| Počet slotů PCIe x16 | 2 |
| Počet slotů PCIe x1 | 1 |
| Počet konektorů SATA 3Gb/s | 0 |
| Počet konektorů SATA 6Gb/s | 4 |
| Počet paměťových slotů | 4 |
| COM port (externí) | Ne |
| LPT port (externí) | Ne |
| Podpora generace CPU | 3. až 5. gen. Ryzen |
| USB Typ C (interní) | 0 |
| RGB LED Header | Ano |
| Rychlost LAN | 1Gb/s |
| Model | GIGABYTE B550M DS3H AC |
| Revize | rev 1.x |
| M.2 v režimu PCIe 3.0 x4 | Ano |
| Bluetooth | Ano |
| Počet LAN portů | 1x |
| Wi-Fi | Ano |
| Konektor HDMI | Ano |
| Konektor VGA (D-Sub) | Ne |
| Konektor DVI | Ano |
