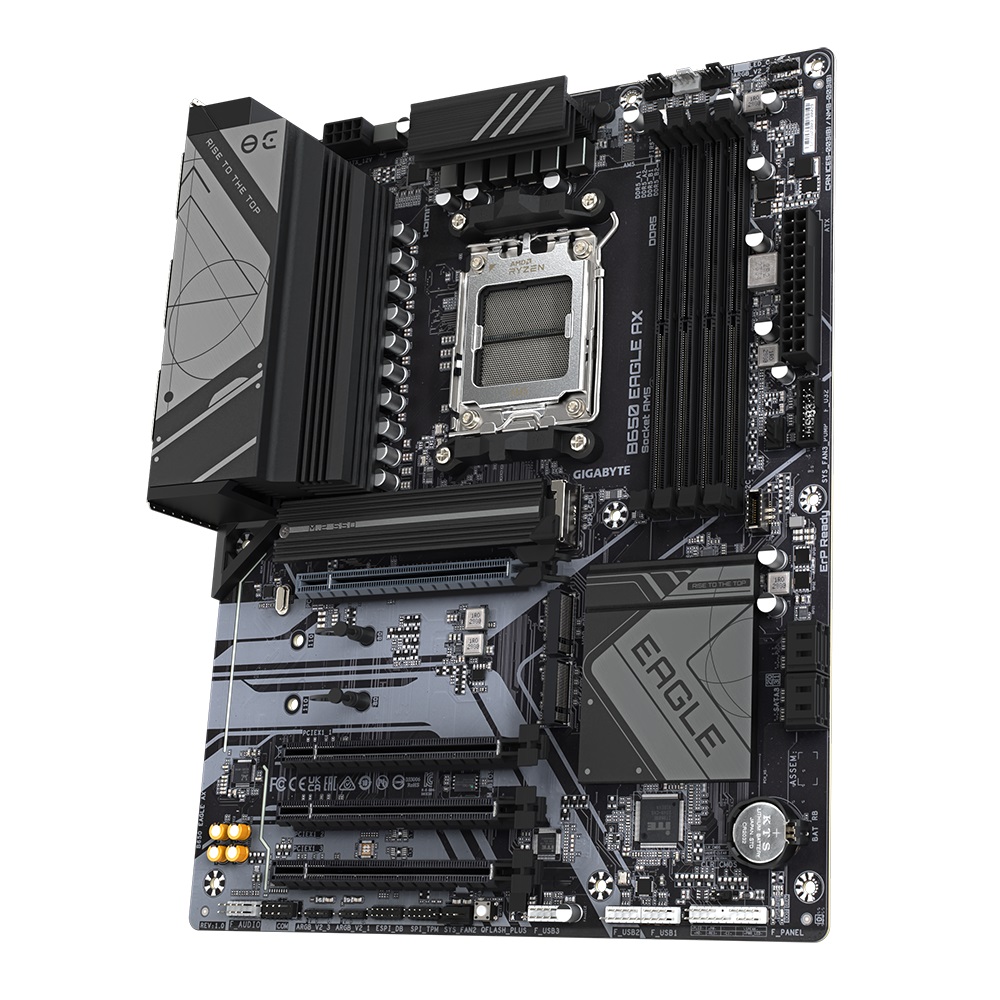

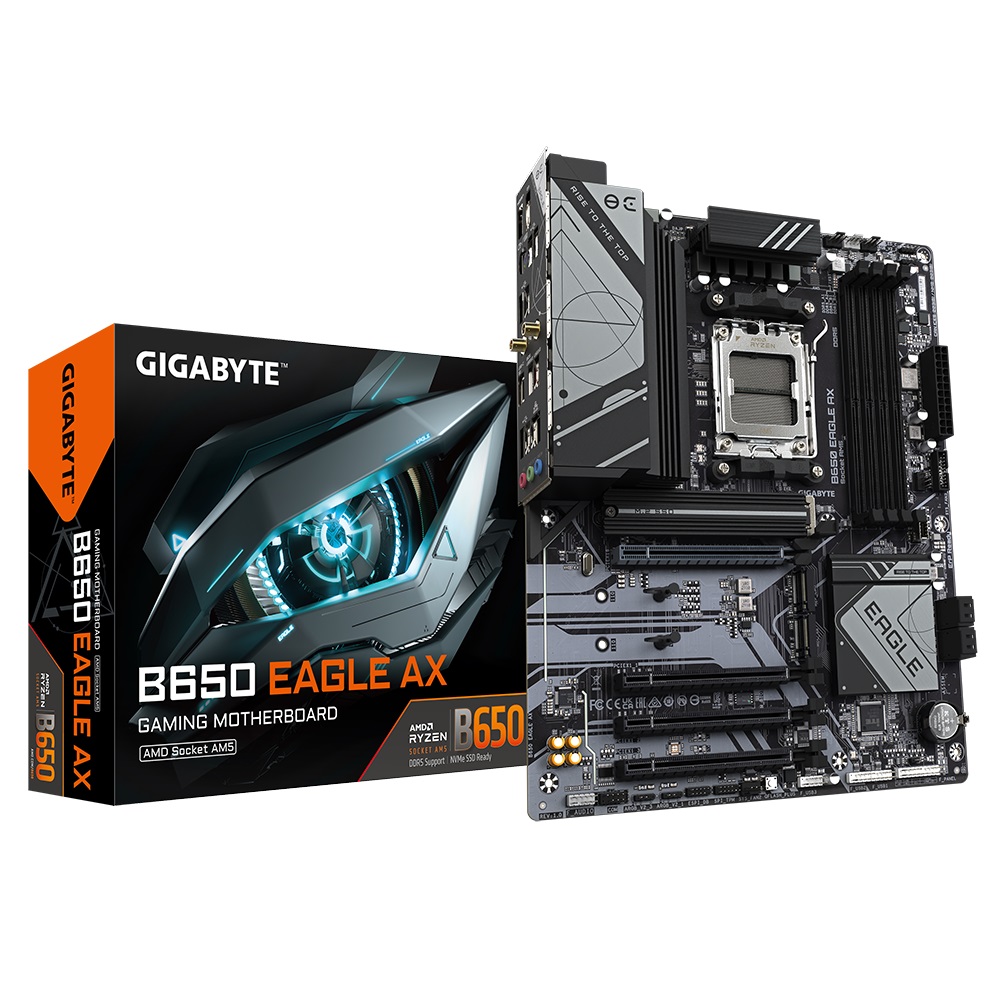

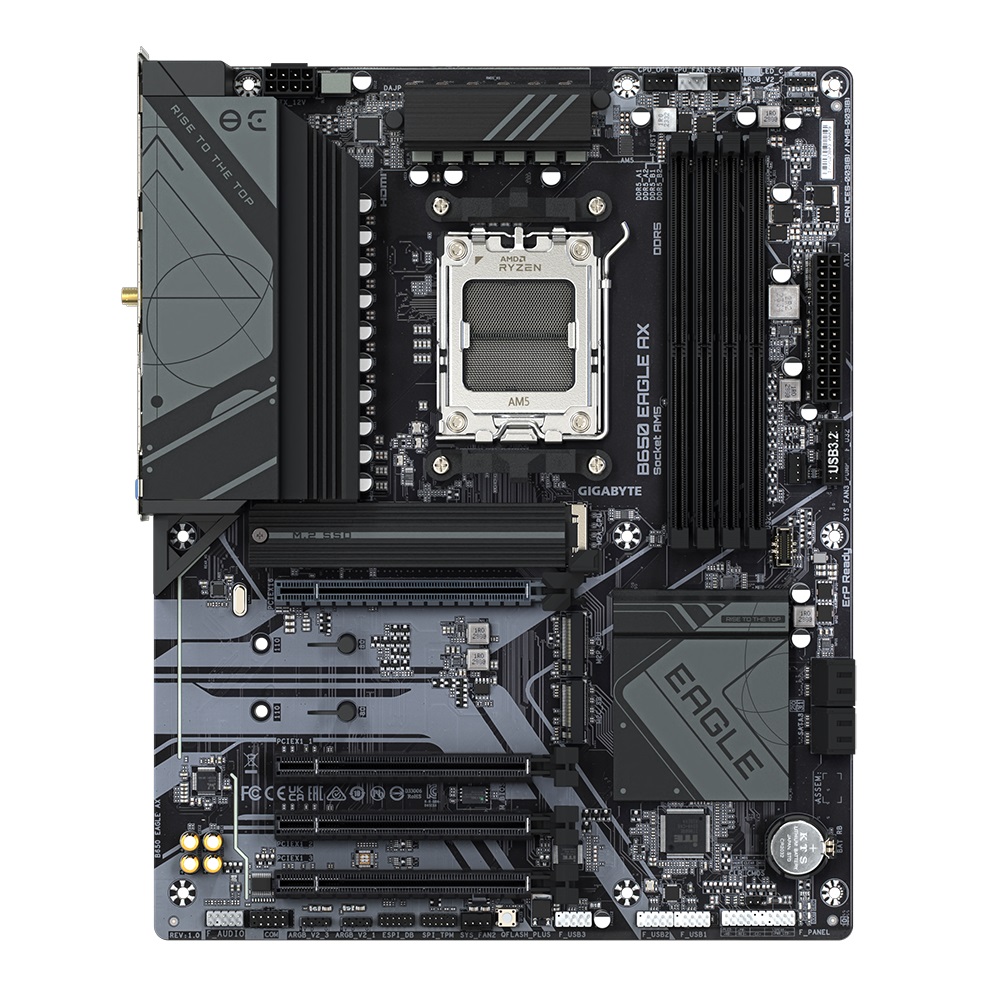

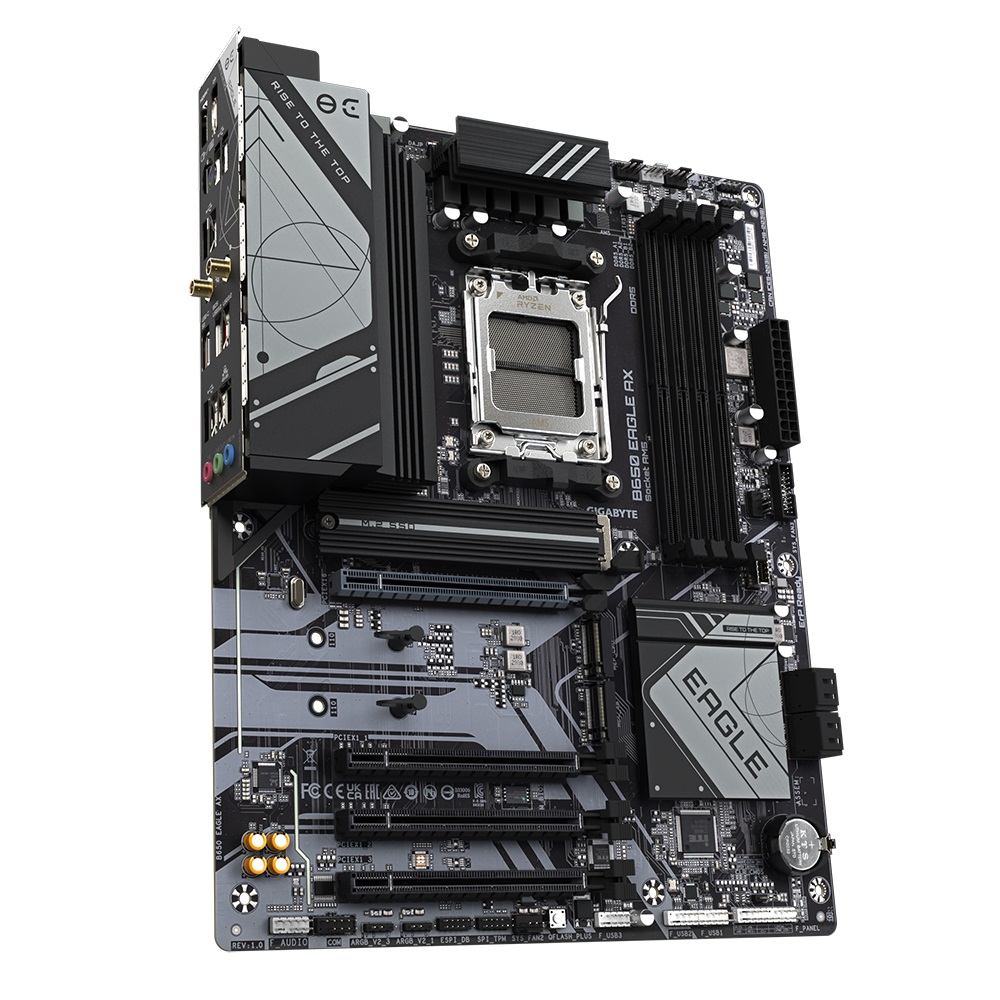

GIGABYTE MB Sc AM5 B650 EAGLE AX, AMD B650, 4xDDR5, 1xDP, 1xHDMI, WI-FI, ATX

CPU

AMD Socket AM5, podpora:
AMD Ryzen™ 7000 série procesorov / AMD Ryzen™ 8000 série procesorov
(Pre najnovší zoznam podpory CPU navštívte web GIGABYTE.)

Čipset

AMD B650

Pamäť

Podpora DDR5 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s pamäťových modulov
4 x DDR5 DIMM slotov s podporou až do 192 GB (48 GB na jeden DIMM)
systémovej pamäte
Architektúra s dvojkanálovou pamäťou
Podpora ne-ECC unbuffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora rozšírených profilov AMD (AMD EXPO™) a Extreme Memory Profile (XMP)
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäte, dátové rýchlosti a počet DRAM modulov, pre viac informácií navštívte "Memory Support List" na webovej stránke GIGABYTE.)

Integrovaná Grafika

Integrovaný grafický procesor:
- 1 x DisplayPort, podporuje maximálne rozlíšenie 3840x2160@144 Hz
* Podpora pre DisplayPort 1.4.

- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora pre HDMI 2.1 a HDCP 2.3.
** Podpora natívnych HDMI 2.1 TMDS kompatibilných portov.

(Grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-kanálové
* Funkciu audio jacku je možné upraviť pomocou softvéru pre audio. Pre konfiguráciu 7.1-kanálového zvuku
sa odporúča vstúpiť do softvéru pre zvukové nastavenia.

LAN

Realtek® GbE LAN čip (1 Gbps/100 Mbps/10 Mbps)

Bezdrôtová komunikácia modul

Realtek® Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, podpora 2,4/5/6 GHz frekvenčných pásiem
- BLUETOOTH 5.3
- Podpora pre 11ax 160MHz bezdrôtový štandard
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a vybavenia.)

Rozširujúce zásuvky

CPU:
- 1 x PCI Express x16 slot, podporuje PCIe 4.0 a beží na x16
* Pre optimálny výkon, ak bude inštalovaná iba jedna grafická karta PCI Express,
skontrolujte, či je inštalovaná v slot PCIEX16.
Čipset:
- 3 x PCI Express x16 sloty, podporujú PCIe 3.0 a bežia na x1

Úložiskové rozhranie

CPU:
- 1 x M.2 konektor (Socket 3, M kľúč, typ 25110/2580 PCIe 5.0 x4/x2 SSD support) (M2A_CPU)
- 1 x M.2 konektor (Socket 3, M kľúč, typ 22110/2280 PCIe 4.0 x2 SSD support) (M2P_CPU)
Čipset:
- 1 x M.2 konektor (Socket 3, M kľúč, typ 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2C_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1 a RAID 10 pre NVMe SSD úložiská
Podpora RAID 0, RAID 1 a RAID 10 pre SATA úložiská

USB

CPU:
- 2 x USB 3.2 Gen 2 Type-A porty (červené) na zadnom paneli
- 1 x USB Type-C® port na zadnom paneli s podporou USB 3.2 Gen 1
CPU+USB 2.0 Hub:
- 4 x USB 2.0/1.1 portov na zadnom paneli
Čipset:
- 2 x USB 3.2 Gen 1 porty dostupné cez vnútorný USB header
- 1 x USB Type-C® port s podporou USB 3.2 Gen 1, dostupný cez vnútorný USB header
- 4 x USB 2.0/1.1 portov (2 na zadnom paneli, 2 dostupné cez vnútorný USB header)
Čipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty dostupné cez vnútorné USB header

Vnútorné I/O konektory

1 x 24-pin hlavný napájací konektor ATX
1 x 8-pin napájací konektor ATX 12V
1 x CPU fan header
1 x CPU fan/water cooling pump header
2 x systémové fan header
1 x systémové fan/water cooling pump header
3 x addressable RGB Gen2 LED pásikové konektory
1 x RGB LED pásikový konektor
3 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panelový konektor
1 x audio konektor pre predný panel
1 x USB Type-C® konektor s podporou USB 3.2 Gen 1
1 x USB 3.2 Gen 1 konektor
3 x USB 2.0/1.1 konektory
1 x Trusted Platform Module (TPM) header (len pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 modul)
1 x tlačidlo Q-Flash Plus
1 x hlavička sériového portu
1 x jumper na vymazanie CMOS

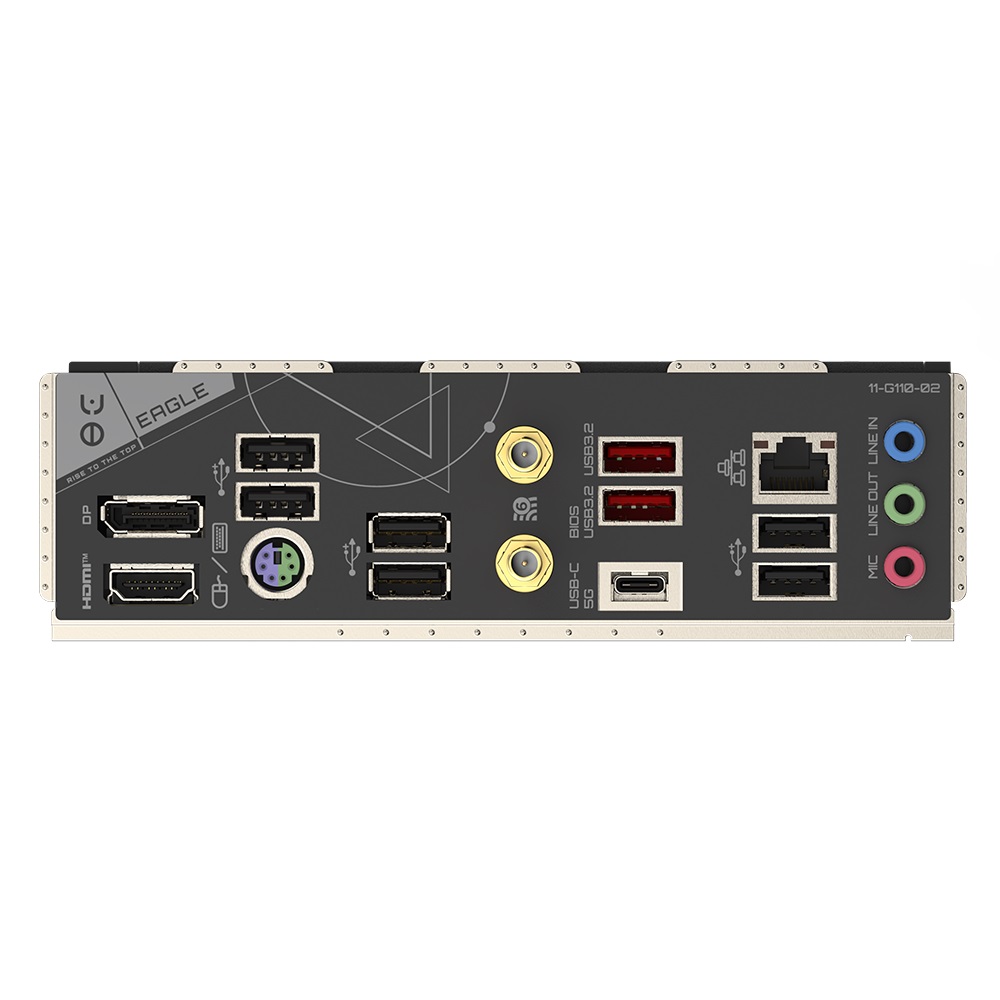

Pripojovacie konektory na zadnom paneli

1 x DisplayPort
1 x HDMI port
1 x PS/2 klávesnica/myš port
2 x SMA konektory antén (2T2R)
1 x USB Type-C® port s podporou USB 3.2 Gen 1
2 x USB 3.2 Gen 2 Type-A porty (červené)
6 x USB 2.0/1.1 portov
1 x RJ-45 port
3 x audio konektory

I/O Controller

iTE® I/O Controller čip

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku chladenia vodou
Varovanie pri zlyhaní ventilátora
Riadenie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora (čerpadla) závisí od inštalovaného ventilátora

(čerpadla).

BIOS

1 x 256 Mbit flash
Použitie licencovaného AMI UEFI BIOSu
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť podľa modelu základnej dosky. Podpora

funkcií jednotlivých aplikácií môže tiež závisieť od špecifikácií základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus

Súbory v balení

Norton® Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora pre Windows 11 64-bit
Podpora pre Windows 10 64-bit

Formát

Formát ATX; 30,5 cm x 24,4 cm
