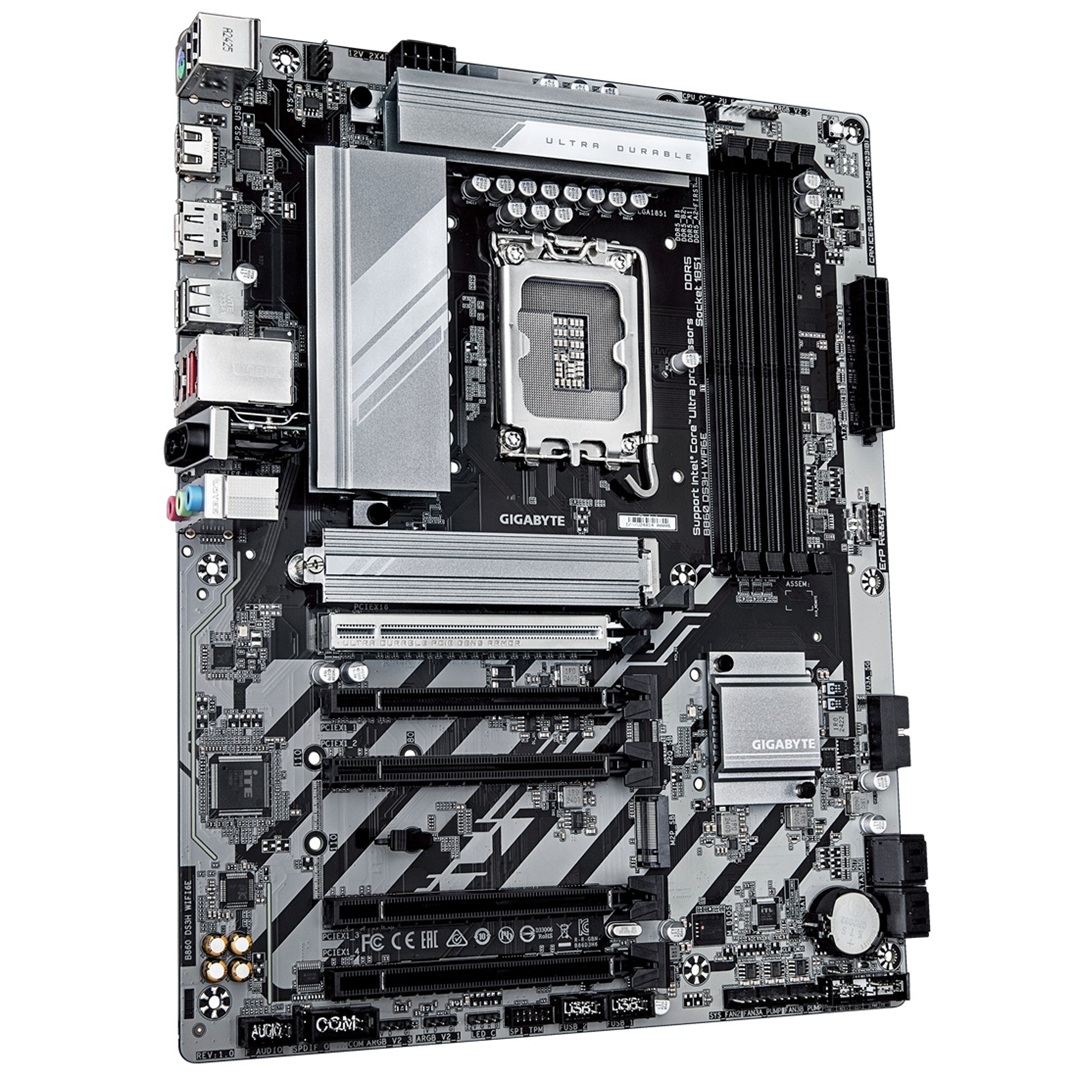

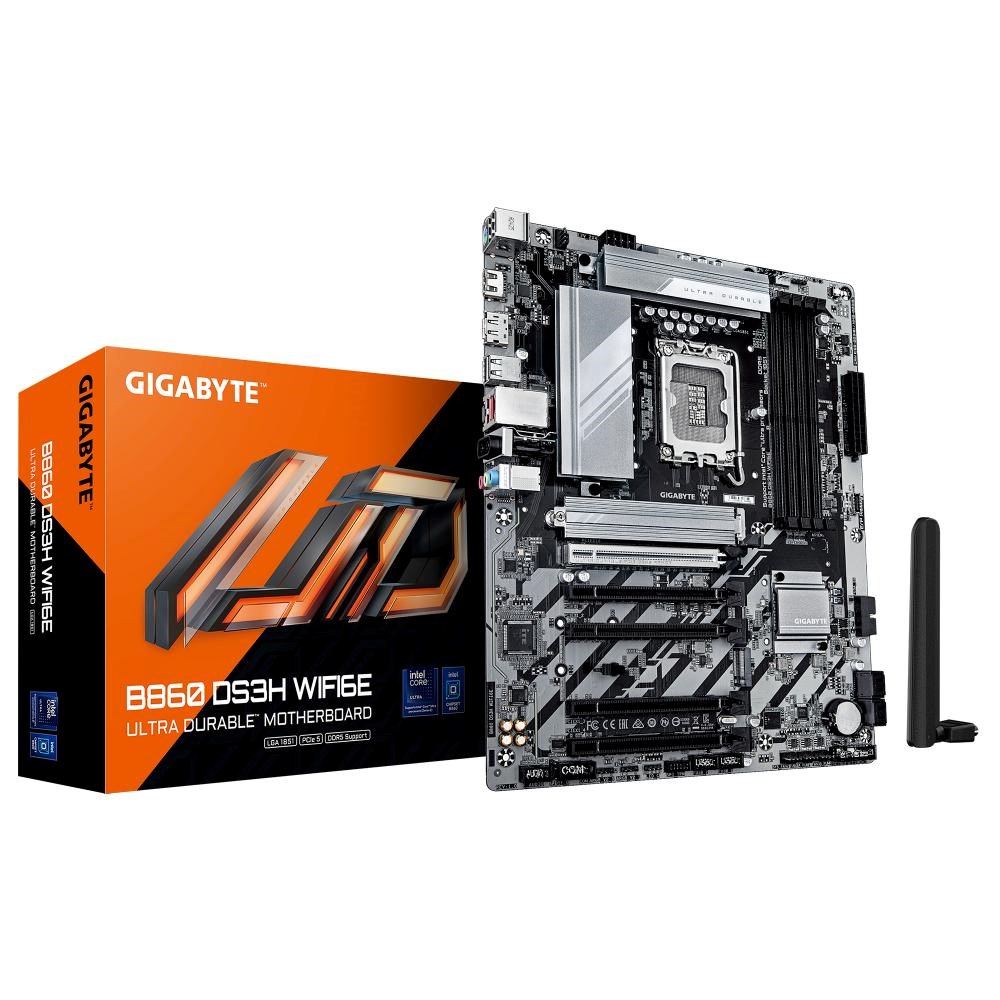

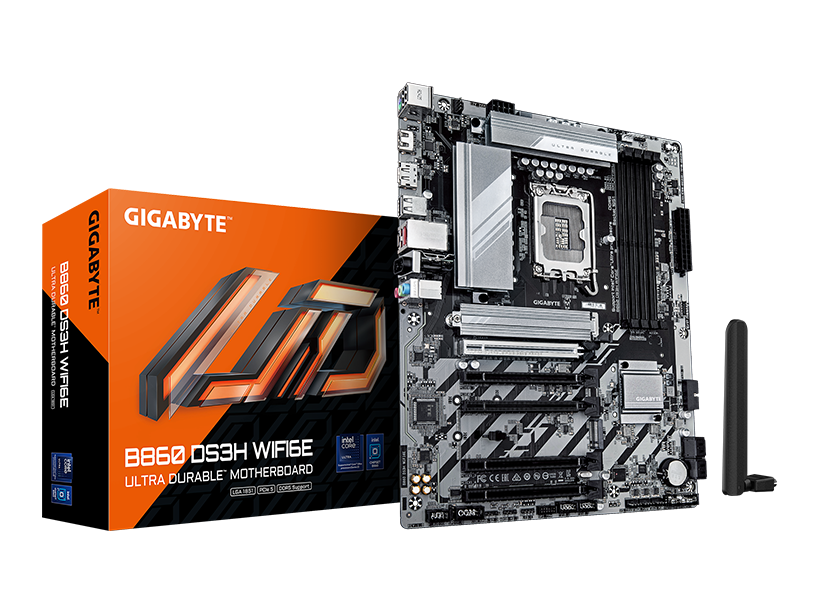

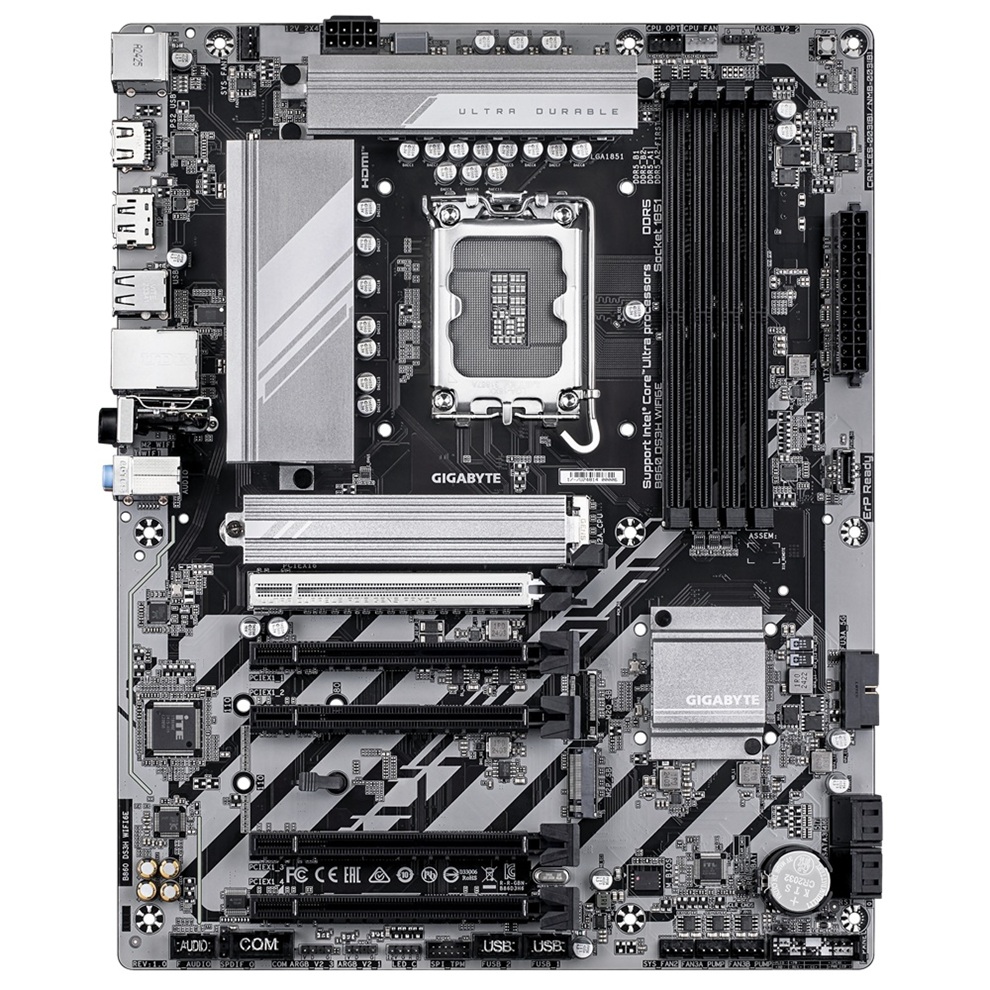

GIGABYTE B860 DS3H WIFI6E/ LGA 1851/ ATX

V skratke

GIGABYTE B860 DS3H WIFI6E

Chipset: Intel® B860 Express
Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: Intel® Core™ Ultra
Patice procesoru: LGA1851

Paměť:
* 4x DIMM patice podporující až 256GB, DDR5 9066(OC)/8800(OC)/8600(OC)/8400(OC)/8266(OC)/8200(OC)/8000(OC)/7950(OC)/7900(OC)/7800( OC) / 7600 (OC) / 7400 (OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400 / 5600 MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy:
* 1x DisplayPort s maximálním rozlišením 3840 x 2160 při 144 Hz - Podpora pro verzi DisplayPort 2.1
* 1x HDMI s maximálním rozlišením 4096 x 2160 při 60 Hz - Podpora pro verzi HDMI 2.1 a HDCP 2.3

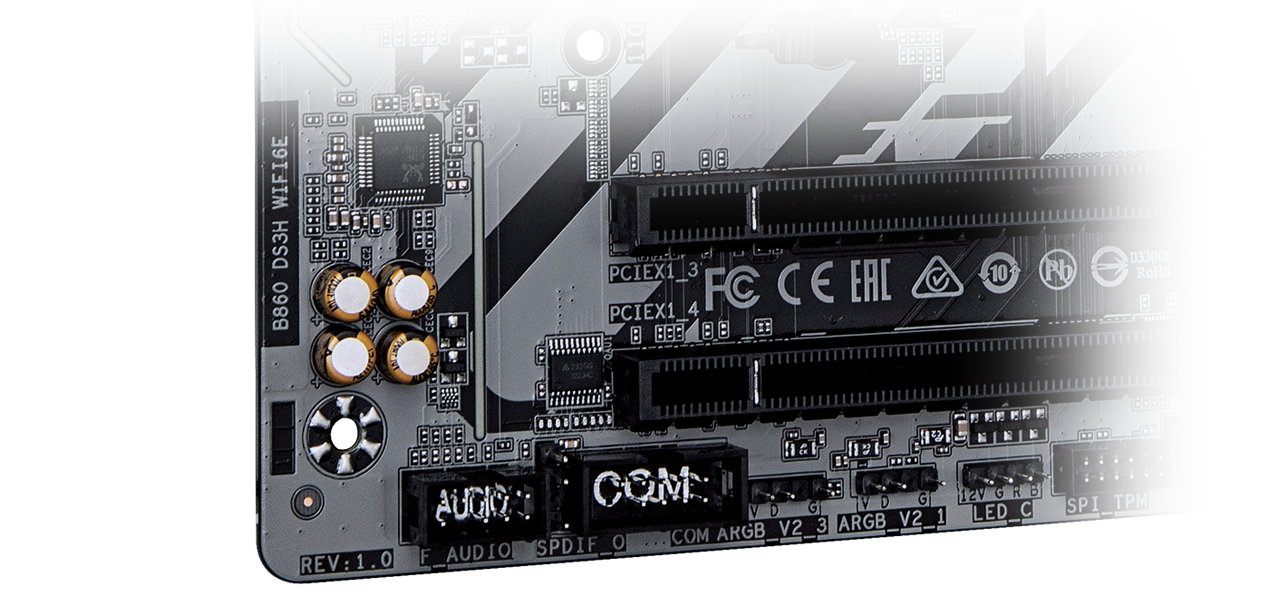

Zvuková karta:
* Kodek Realtek® Audio
* High Definition Audio
* 2/4/5.1/7.1 kanál
* Podpora S/PDIF out
Ethernet: Realtek® 2,5 GbE LAN
WLAN + Bluetooth:
* Intel® Wi-Fi 6E AX211 (PCB rev. 1.0) (802.11 a, b, g, n, ac, ax), podpora frekvenčních pásem 2,4/5/6 GHz + Bluetooth v5.3
* Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.1) (802.11 a, b, g, n, ac, ax), podpora frekvenčních pásem 2,4/5/6 GHz + Bluetooth v5.3

Rozšiřující sloty:
* 1x PCI Express x16 podporuje PCIe 5.0 a běží na x16 (PCIEX16)
* 4x PCI Express x16 podporuje PCIe 4.0 a běží na x1 (PCIEX1_1~PCIEX1_4)

Úložný prostor:
celkem podporuje 2 slotů M.2 a 4 portů SATA 6Gb/s

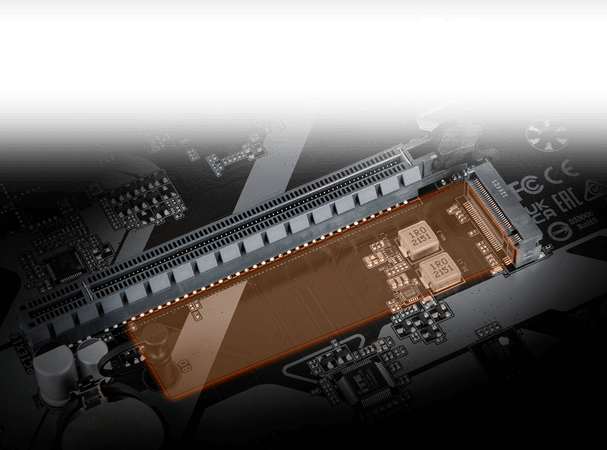

* 1x M.2, M key typ 25110/22110/2580/2280 - podpora PCIe 5.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key typ 25110/22110/2580/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 6 portů)
* 1x USB Type-C® s podporou USB 3.2 Gen 2x2
* 1x USB 3.2 Gen 2 (červené)
* 4x USB 2.0/1.1

Přední USB (celkem 7 portů)
* 1x USB typ-C® header - podpora USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header - podpora dalšího 1 USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 2 USB 2.0/1.1

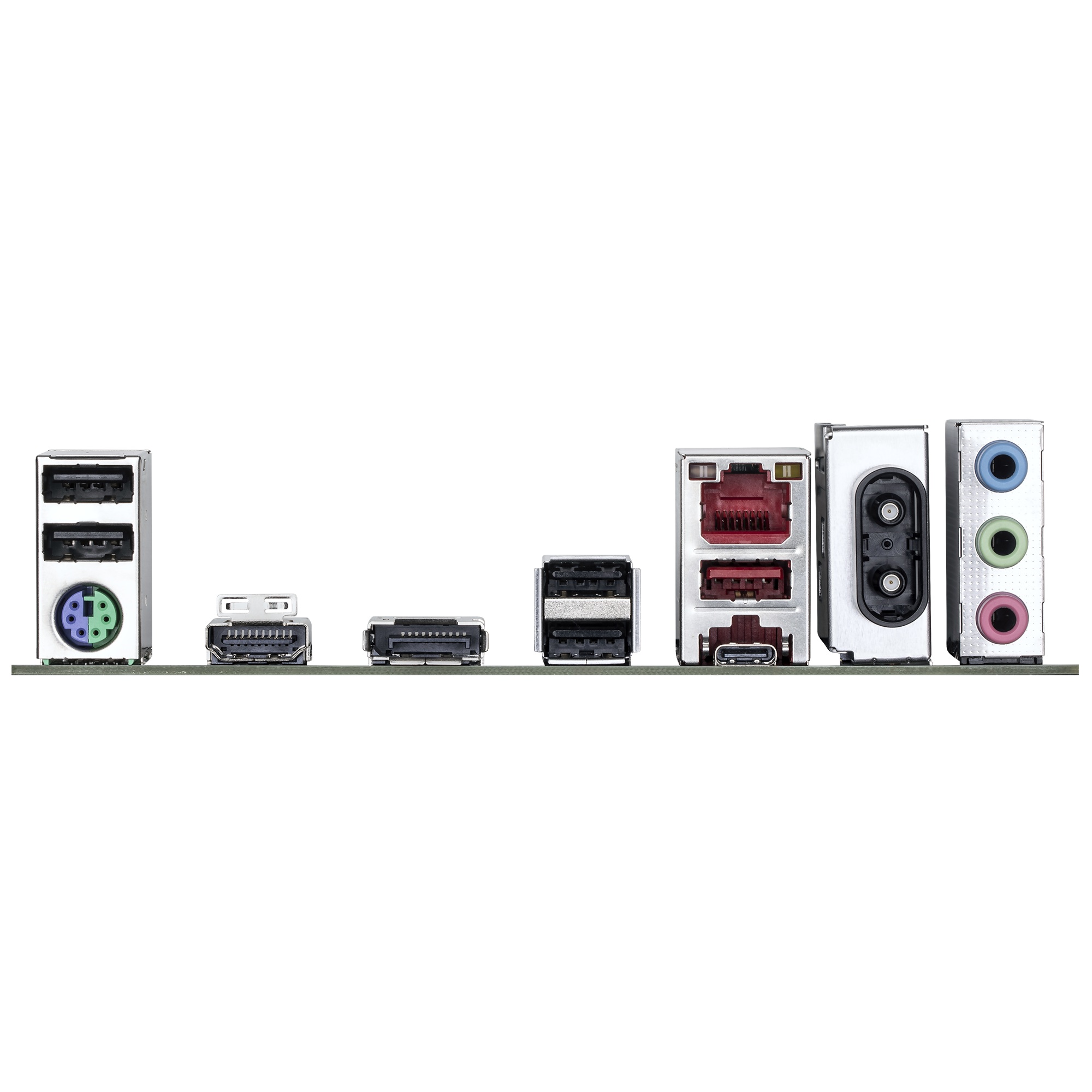

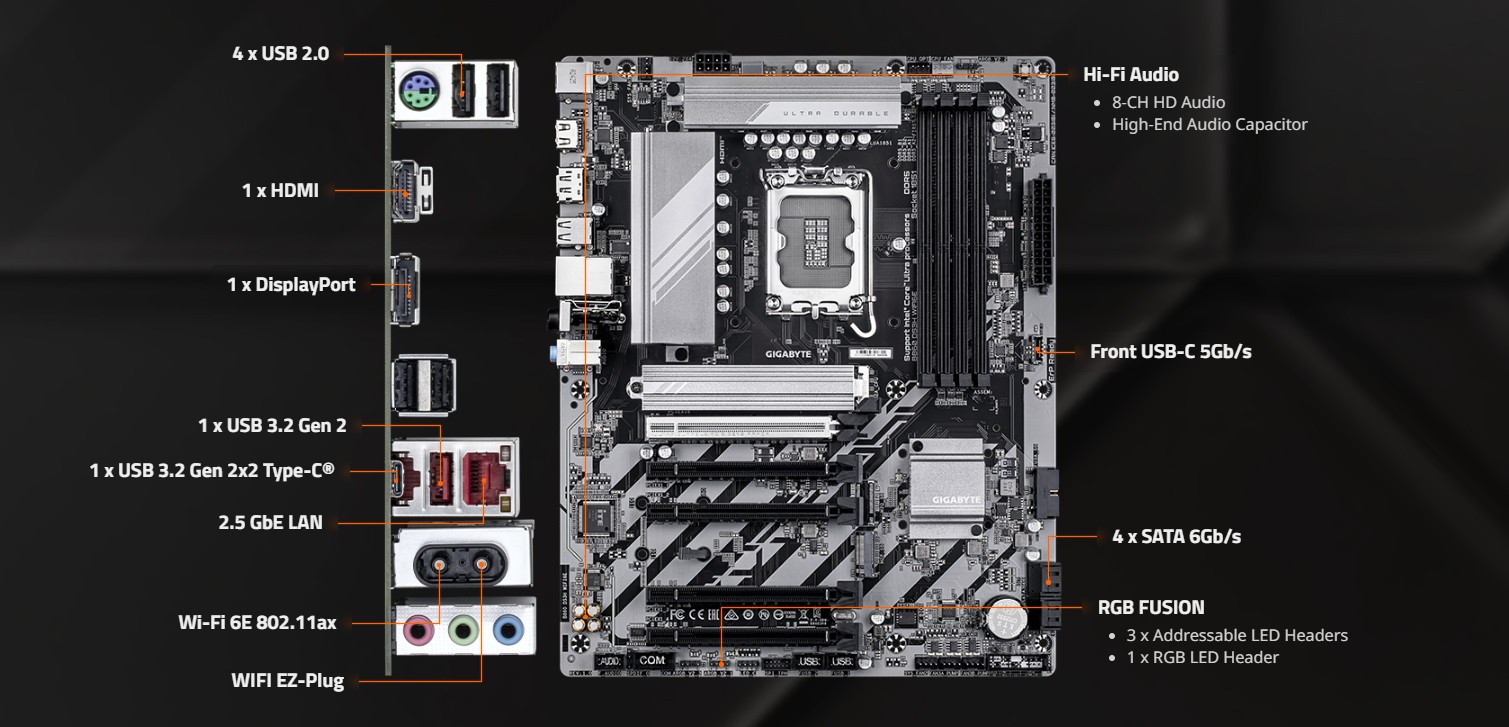

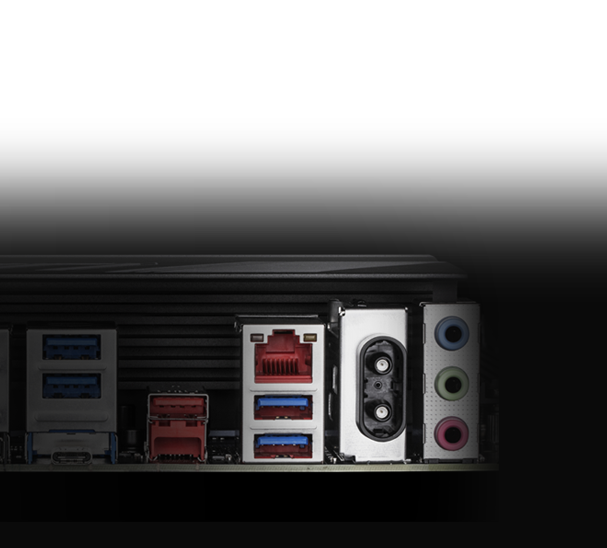

Porty na zadním panelu:
* 1x USB Type-C® s podporou USB 3.2 Gen 2x2
* 1x USB 3.2 Gen 2 (červené)
* 4x USB 2.0/1.1
* 1x HDMI
* 1x DisplayPort
* 1x PS/2
* 1x RJ-45
* 3x audio jack
* 2x anténní konektory (2T2R)

Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 1x CPU fan/water cooling pump header
* 2x system fan header
* 2x system fan/water cooling pump header
Související s úložištěm
* 2x M.2 slot
* 4x SATA 6Gb/s port
USB
* 1x USB typ-C® header - podpora USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 3x adresovatelný RGB Gen2 LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
* 1x Clear CMOS jumper
* 1x reset jumper
* 1x Q-Flash Plus tlačítko
* 1x S/PDIF Out header
* 1x serial port header

BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B860-DS3H-WIFI6E#kf
