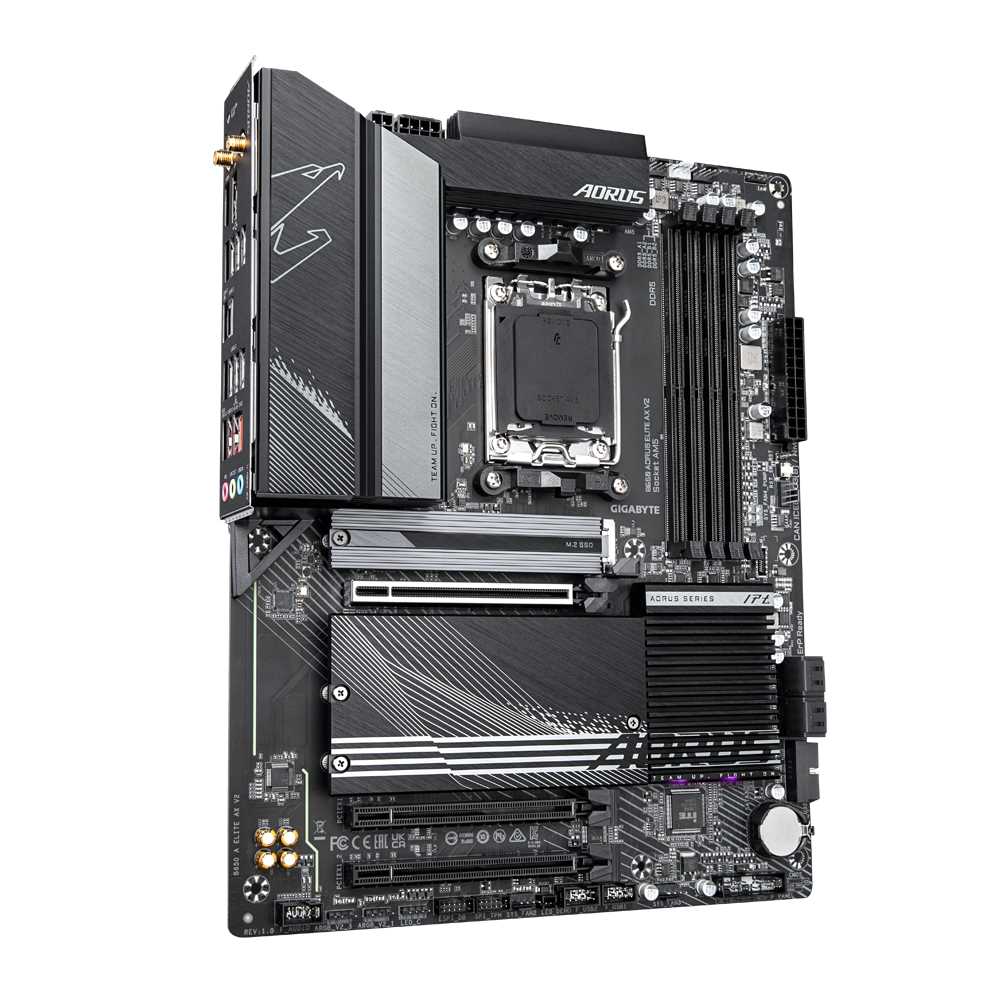

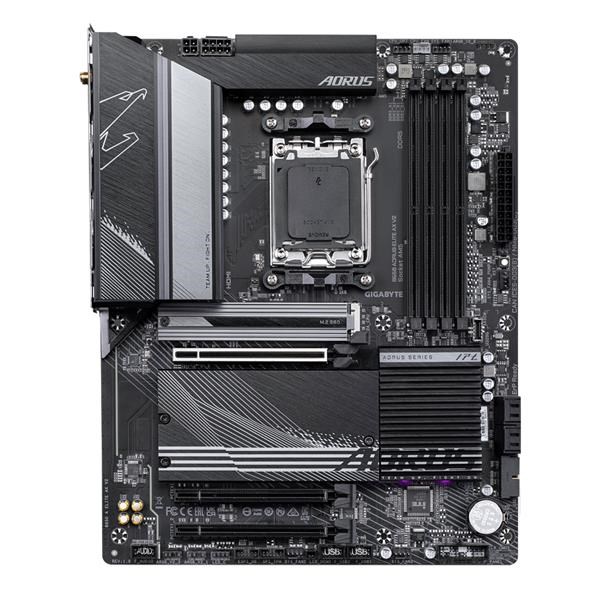

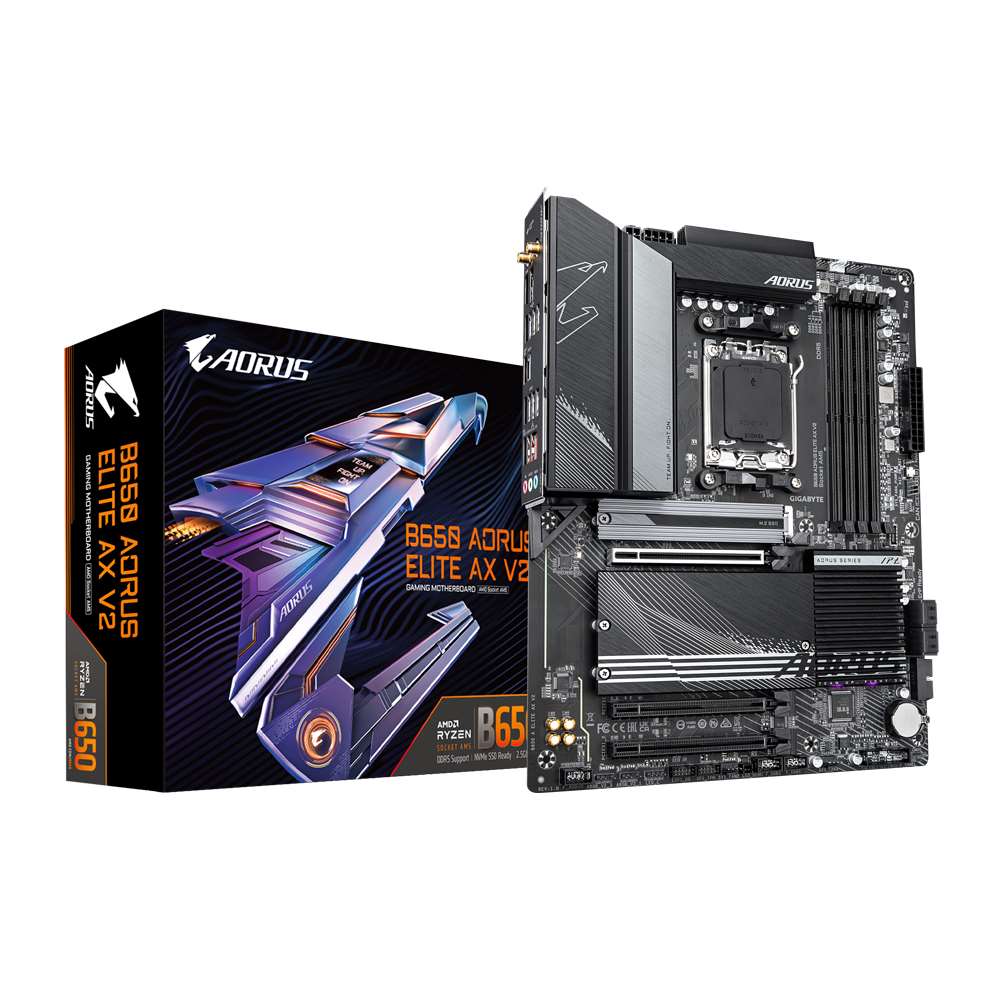

GIGABYTE MB Sc AM5 B650 AORUS ELITE AX V2, AMD B650, 4xDDR5, 1xDP, 1xHDMI, WI-FI

CPU

AMD Socket AM5, podpora pre:
Processory AMD Ryzen™ 7000/ Ryzen™ 8000 Series
* Pre viac informácií si pozrite "CPU Support List".

Čipová sada

AMD B650

Pamäť

Podpora DDR5 8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200(OC)/ 6000(OC)/5600(OC)/5200/4800/4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuviek s podporou až 192 GB (48 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora rozšírených profilov pre pretaktovanie AMD EXPO™ a Extreme Memory Profile (XMP)
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäte, dátový prenos (rýchlosť) a počet DRAM modulov, viac informácií nájdete v "Memory Support List").

Grafika

Integrovaný grafický adaptér s podporou AMD Radeon™ Graphics:
- 1 x DisplayPort, podporuje maximálne rozlíšenie 3840x2160@144 Hz
* Podpora DisplayPort 1.4 verzie a HDR.

- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 verzie a HDCP 2.3.
** Podpora natívnych HDMI 2.1 TMDS kompatibilných portov.

(Špecifikácie grafiky môžu závisieť od podpory CPU.)

Audio

Realtek® Audio CODEC
Vysokokvalitný zvuk
2/4/5.1/7.1-kanálový
* Funkciu audio jacku môžete zmeniť pomocou softvéru pre audio. Pre konfiguráciu 7.1-kanálového zvuku použite softvér pre nastavenia zvuku.

LAN

Realtek® 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

Wireless LAN

Realtek® Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, podpora pre 2.4/5/6 GHz frekvenčné pásma
- BLUETOOTH 5.3
- Podpora pre 11ax 160MHz bezdrôtové siete
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.)

Sloty pre rozšírenie

1 x PCI Express x16 slot (PCIEX16), integrovaný v CPU:
- Procesory AMD Ryzen™ 7000 Series podporujú PCIe 4.0 x16 režim
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x8 režim
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4 režim
* PCIEX16 slot môže podporovať iba grafickú kartu alebo NVMe SSD. Ak je nainštalovaná iba jedna grafická karta, uistite sa, že je nainštalovaná v PCIEX16 slote.

Čipová sada:
- 2 x PCI Express x16 sloty, podporujú PCIe 3.0 a bežia na x1 (PCIEX1_1/2)

Úložiskové rozhranie

1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podporuje Socket 3, M key, typ 25110/2580 SSDs:
- Procesory AMD Ryzen™ 7000 Series podporujú PCIe 5.0 x4/x2 SSDs
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x4/x2 SSDs
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4/x2 SSDs

1 x M.2 konektor (M2B_CPU), integrovaný v CPU, podporuje Socket 3, M key, typ 25110/2580 SSDs:
- Procesory AMD Ryzen™ 7000 Series podporujú PCIe 4.0 x4/x2 SSDs
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x4/x2 SSDs
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x2 SSDs

1 x M.2 konektor (M2C_SB), integrovaný v čipsete, podporuje Socket 3, M key, typ 25110/2580 PCIe 4.0 x4/x2 SSDs
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1 a RAID 10 pre NVMe SSD úložiská
Podpora RAID 0, RAID 1 a RAID 10 pre SATA zariadenia

USB

CPU:
- 1 x USB Type-C® port na zadnom paneli s podporou USB 3.2 Gen 2
- 2 x USB 3.2 Gen 2 Type-A porty (červené) na zadnom paneli
CPU + USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty na zadnom paneli
Čipová sada:
- 1 x USB Type-C® port s podporou USB 3.2 Gen 2x2, dostupný cez interný USB header
- 3 x USB 3.2 Gen 1 porty (1 port na zadnom paneli, 2 porty cez interný USB header)
- 4 x USB 2.0/1.1 porty cez interné USB headers
Čipová sada + USB 3.2 Gen 1 Hub:
- 4 x USB 3.2 Gen 1 porty na zadnom paneli

Interné I/O konektory

1 x 24-pin hlavný napájací konektor ATX
1 x 8-pin napájací konektor ATX 12V
1 x 4-pin napájací konektor ATX 12V
1 x CPU fan header
1 x CPU fan/čerpadlo vodného chladenia header
3 x systémové fan header
1 x systémové fan/čerpadlo vodného chladenia header
3 x adresovateľné RGB Gen2 LED pásky header
1 x RGB LED páska header
3 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panel header
1 x predný audio header
1 x USB Type-C® header s podporou USB 3.2 Gen 2x2
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module header (len pre moduly GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x tlačidlo reset
1 x jumper reset
1 x jumper pre vyčistenie CMOS

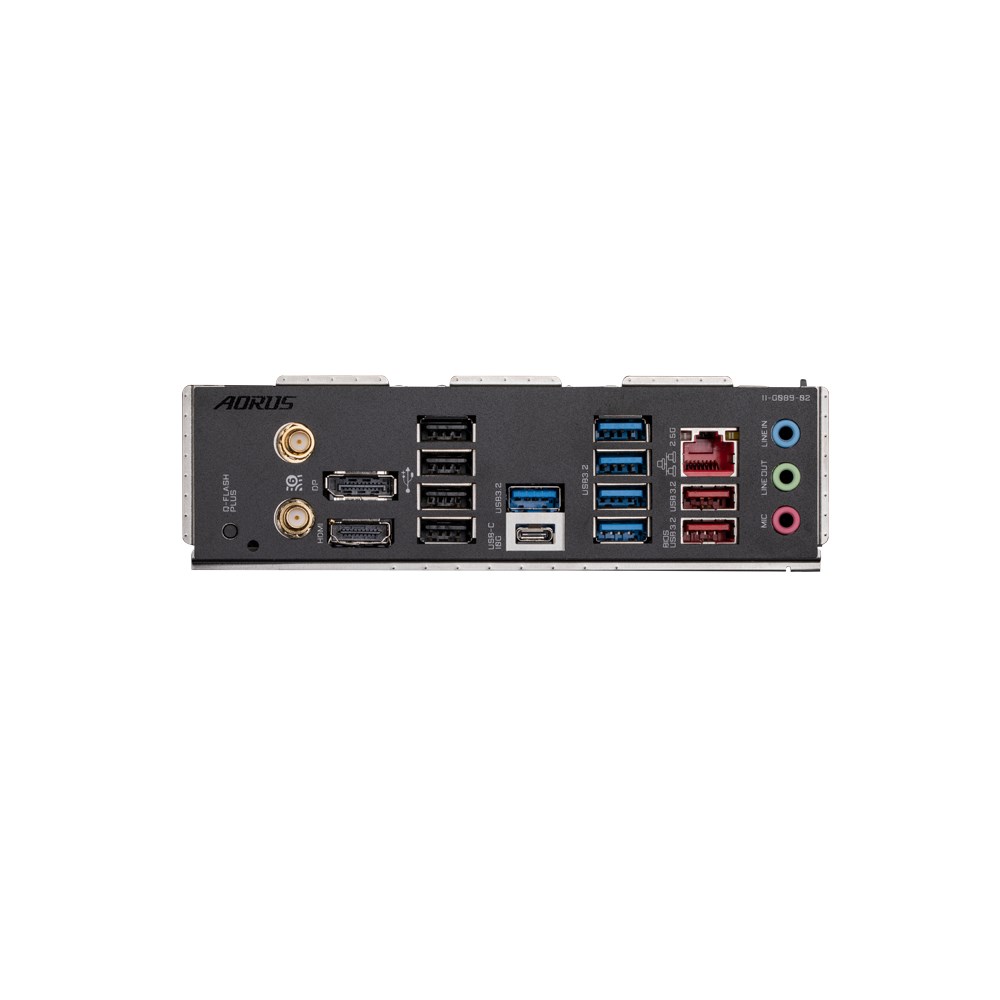

Rozhrania na zadnom paneli

1 x tlačidlo Q-Flash Plus
2 x SMA konektory antény (2T2R)
1 x DisplayPort
1 x HDMI port
1 x USB Type-C® port s podporou USB 3.2 Gen 2
2 x USB 3.2 Gen 2 Type-A porty (červené)
5 x USB 3.2 Gen 1 portov
4 x USB 2.0/1.1 porty
1 x RJ-45 port
3 x audio jacky

I/O riadič

iTE® I/O Controllers čip

BIOS

1 x 256 Mbit flash
Použitie licencovaného AMI UEFI BIOSu
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Monitoring hardvéru

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku v chladivom okruhu
Upozornenie na zlyhanie ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia regulácie rýchlosti ventilátora (čerpadla) závisí od nainštalovaného ventilátora (čerpadla).

Jedinečné funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť podľa modelu základnej dosky. Podpora jednotlivých funkcií sa môže líšiť v závislosti od špecifikácie základnej dosky.

Podpora pre Q-Flash
Podpora pre Q-Flash Plus

Predinštalovaný softvér

Norton® Internet Security (OEM verzia)
Softvér na správu priepustnosti LAN

Operačný systém

Podpora Windows 11 64-bit
Podpora Windows 10 64-bit

Tvar základnej dosky

Formát ATX; 30,5cm x 24,4cm
