GIGABYTE MB Sc AM5 B650 GAMING X AX V2, AMD B650, 4xDDR5, 1xDP, 1xHDMI, WiFi

CPU

AMD Socket AM5, podpora pre: procesory AMD Ryzen™ 7000/ Ryzen™ 8000 Series

Čipset

AMD B650

Pamäť

Podpora DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuvky podporujúce až 192 GB (48 GB na jednom DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora pre non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora pre AMD EXtended Profiles pre pretaktovanie (AMD EXPO™) a Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäti, dátové rýchlosti (rýchlosť) a počet DRAM modulov, viac informácií nájdete na „Memory Support List“ na webovej stránke GIGABYTE.)

Grafika

Integrovaný grafický procesor s podporou AMD Radeon™ Graphics:
1 x DisplayPort, podporuje maximálne rozlíšenie 3840x2160@144 Hz
* Podpora DisplayPort 1.4 a HDR.
1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 a HDCP 2.3.
** Podpora natívnych HDMI 2.1 TMDS kompatibilných portov.
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Rozširujúce sloty

1 x PCI Express x16 slot (PCIEX16), integrovaný v CPU:
Procesory AMD Ryzen™ 7000 Series podporujú PCIe 4.0 x16 režim
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x8 režim
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4 režim
* PCIEX16 slot môže podporovať iba grafickú kartu alebo NVMe SSD. Ak má byť nainštalovaná iba jedna grafická karta, uistite sa, že je nainštalovaná v PCIEX16 slot.
Čipset:
2 x PCI Express x16 sloty, podporujú PCIe 3.0 a beží na x1 (PCIEX1_1/2)

Úložisko

1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podporuje Socket 3, M kľúč, typ 25110/2580 SSD
Procesory AMD Ryzen™ 7000 Series podporujú PCIe 5.0 x4/x2 SSD
Procesory AMD Ryzen™ 8000 Series-Phoenix 1/Phoenix 2 podporujú PCIe 4.0 x4/x2 SSD
1 x M.2 konektor (M2B_CPU), integrovaný v CPU, podporuje Socket 3, M kľúč, typ 25110/2580 SSD
Procesory AMD Ryzen™ 7000 Series podporujú PCIe 4.0 x4/x2 SSD
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x4/x2 SSD
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x2 SSD
1 x M.2 konektor (M2C_SB), integrovaný v čipsete, podporuje Socket 3, M kľúč, typ 25110/2580 PCIe 4.0 x4/x2 SSD
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1 a RAID 10 pre NVMe SSD úložiská
Podpora RAID 0, RAID 1 a RAID 10 pre SATA úložiská

Ethernet

Realtek® 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

Wi-Fi LAN

Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.0)
WIFI a, b, g, n, ac, ax, podpora pre pásma 2.4/5/6 GHz
BLUETOOTH 5.3
Podpora pre bezdrôtový štandard 11ax 160MHz
AMD Wi-Fi 6E RZ616 (MT7922A22M) (PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, podpora pre pásma 2.4/5/6 GHz
BLUETOOTH 5.2
Podpora pre bezdrôtový štandard 11ax 160MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)

USB

CPU:
1 x USB Type-C® port na zadnom paneli, s podporou USB 3.2 Gen 2
1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli
1 x USB 3.2 Gen 1 port na zadnom paneli
CPU + USB 2.0 Hub:
3 x USB 2.0/1.1 porty na zadnom paneli
Čipset:
1 x USB Type-C® port s podporou USB 3.2 Gen 2x2, dostupný cez interný USB header
4 x USB 3.2 Gen 1 porty (2 porty na zadnom paneli, 2 porty dostupné cez interný USB header)
4 x USB 2.0/1.1 porty dostupné cez interné USB header-y

Audiok

Realtek® Audio CODEC
Vysokokvalitný Audio
2/4/5.1/7.1-kanálov
* Funkčnosť zvukovej zásuvky môžete upraviť pomocou zvukového softvéru. Na nastavenie 7.1-kanálového zvuku použite nastavenia zvukového softvéru.

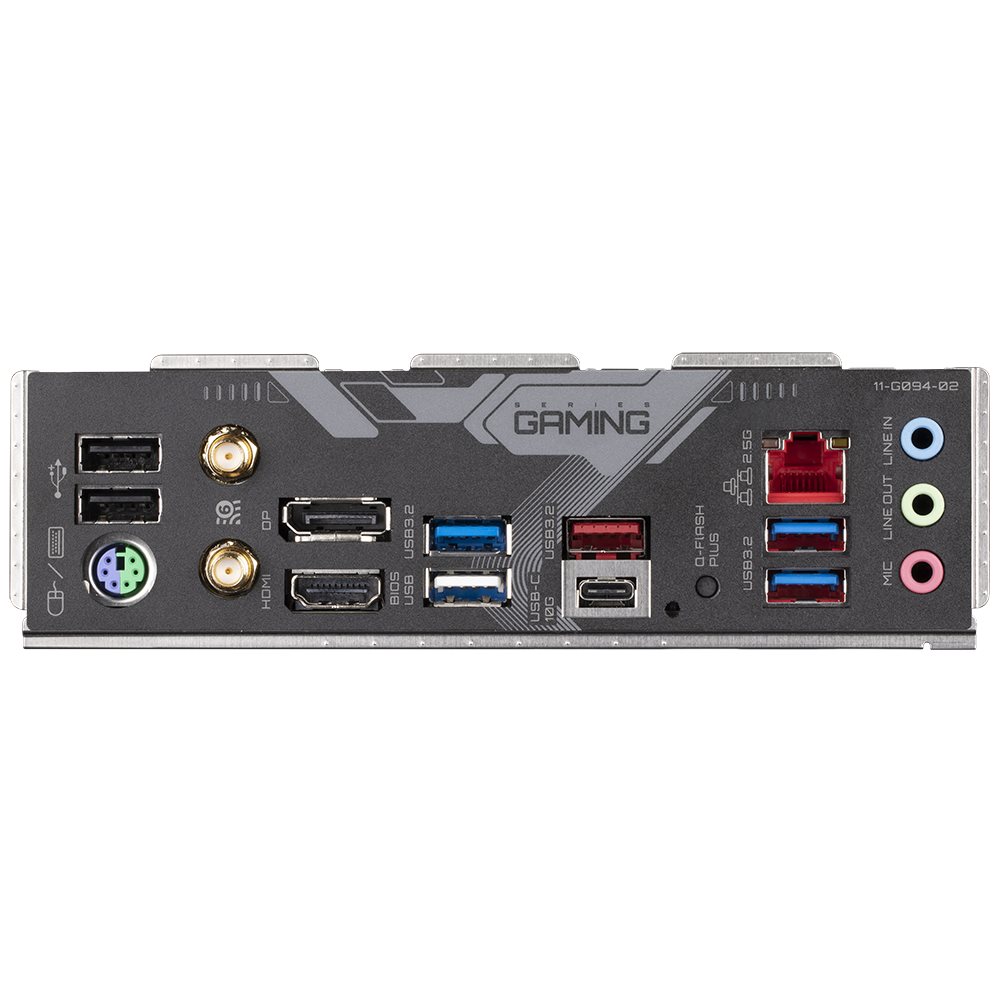

I/O porty zadného panelu

2 x SMA anténne konektory (2T2R)
1 x Q-Flash Plus tlačidlo
1 x DisplayPort
1 x HDMI port
1 x USB Type-C® port, s podporou USB 3.2 Gen 2
1 x USB 3.2 Gen 2 Type-A port (červený)
3 x USB 3.2 Gen 1 porty
3 x USB 2.0/1.1 porty
1 x RJ-45 port
3 x audio zásuvky

Vnútorné I/O konektory

1 x 24-pin hlavný napájací konektor ATX
1 x 8-pin napájací konektor ATX 12V
1 x 4-pin napájací konektor ATX 12V
1 x CPU chladičový header
1 x CPU chladičový / vodné chladenie čerpadla header
2 x systémové chladiče
1 x systémové / vodné chladenie čerpadla header
2 x adresovateľné LED pásky header
2 x RGB LED pásky header
1 x CPU chladicí LED páska / RGB LED páska header
3 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panel header
1 x predný panel audio header
1 x USB Type-C® header s podporou USB 3.2 Gen 2x2
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 header
1 x Trusted Platform Module header (iba pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 x serial port header
1 x reset tlačidlo
1 x reset jumper
1 x Clear CMOS jumper

I/O riadič

iTE® I/O riadičový čip

H/W monitorovanie

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia toku vody v chladiacom okruhu
Varovanie pri zlyhaní ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia ovládania rýchlosti ventilátora (čerpadla) závisí od toho, aký ventilátor (čerpadlo) nainštalujete.

BIOS

1 x 256 Mbit flash
Využitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie každej aplikácie tiež môžu závisieť od špecifikácií základnej dosky.
Podpora Q-Flash
Podpora Q-Flash Plus

Balený softvér

Norton® Internet Security (OEM verzia)
Softvér na správu pásma LAN

Operačný systém

Podpora Windows 11 64-bit
Podpora Windows 10 64-bit

Formát

Formát ATX; 30.5 cm x 24.4 cm
