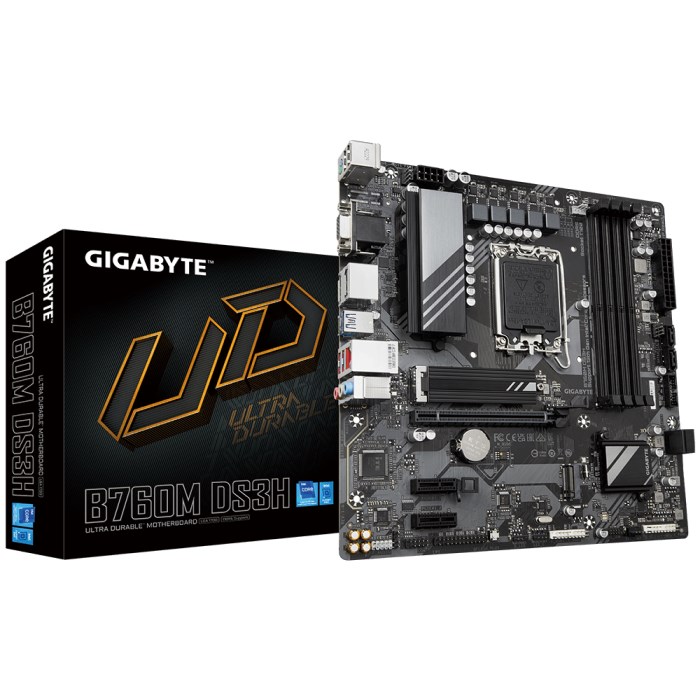

GIGABYTE B760M DS3H/ LGA 1700/ mATX
Kód tovaru: | 1532632 |
---|---|
Výrobca: | Gigabyte |
PN kód: | B760M DS3H |
EAN kód: | 4719331851736 |
Záruka: | 24 mesiacov |
Dostupnosť: | skladom (4) |
B760M DS3H
- Intel Socket LGA 1700: Podpora procesorů Intel 13. a 12. generace
- Bezkonkurenční výkon: Hybridní 6+2+1fázové digitální řešení VRM
- Dual Channel DDR5: 4*DIMM s podporou paměťových modulů XMP
- M.2 Thermal Guard: Pro zajištění výkonu M.2 SSD
- Úložiště nové generace: 2*Konektory PCIe 4.0 x4 M.2
- EZ-Latch: Slot PCIe 4.0 x16 s rychloupínacím designem
- Rychlé sítě: 2.5GbE LAN
- Rozšířená konektivita: Zadní USB-C 10Gb/s, DP, HDMI
- Smart Fan 6: Funkce vícenásobných teplotních čidel, hybridní hlavice ventilátoru s funkcí FAN STOP
- Q-Flash Plus: Aktualizace systému BIOS bez instalace procesoru, paměti a grafické karty
VÝKON
Základní desky GIGABYTE B760 jsou připraveny na práci se zařízeními PCIe 4.0, u kterých se očekává trojnásobná šířka pásma oproti současným zařízením PCIe 3.0. Pro dosažení vysoké rychlosti a zachování dobré integrity signálu používá výzkum a vývoj GIGABYTE nízkoimpedanční PCB, které poskytuje maximální výkon.
M.2 THERMAL GUARD
S ohledem na odolnost nabízí GIGABYTE tepelné řešení pro M.2 SSD zařízení. M.2 Thermal Guard zabraňuje throttlingu a úzkému hrdlu vysokorychlostních M.2 SSD disků, protože pomáhá odvádět teplo dříve, než se stane problémem.
KONEKTIVITA
Základní desky GIGABYTE umožňují maximální zážitek z připojení s bleskovou rychlostí přenosu dat prostřednictvím sítě a úložiště nové generace.
2.5GbE LAN
Použití 2,5G LAN poskytuje připojení k síti až 2,5 GbE s nejméně 2krát vyšší přenosovou rychlostí ve srovnání s běžnou sítí 1GbE, která je dokonale navržena pro hráče s dokonalým zážitkem z online hraní.
GIGABYTE CONTROL CENTER
GIGABYTE CONTROL CENTER (GCC) je jednotný software pro všechny podporované produkty GIGABYTE. Poskytuje nově navržené intuitivní uživatelské rozhraní pro ovládání všech základních funkcí.
Upozornění:
Popis, obrázky a jednotlivé parametry se mohou lišit v závislosti na zvoleném modelu a konfiguraci.
V skratke

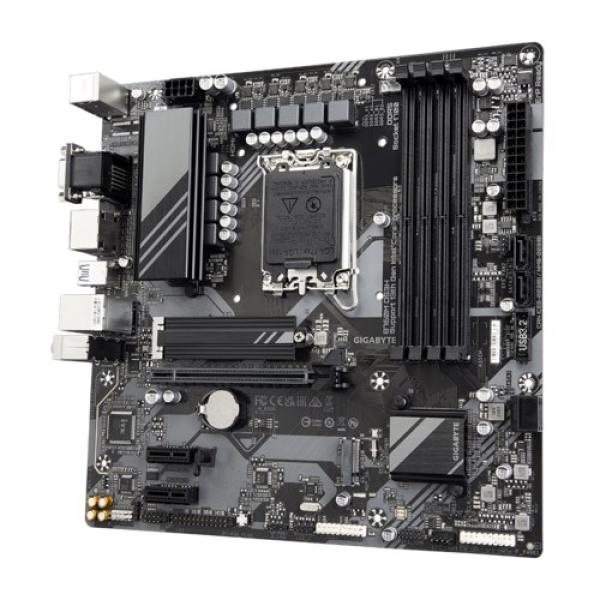

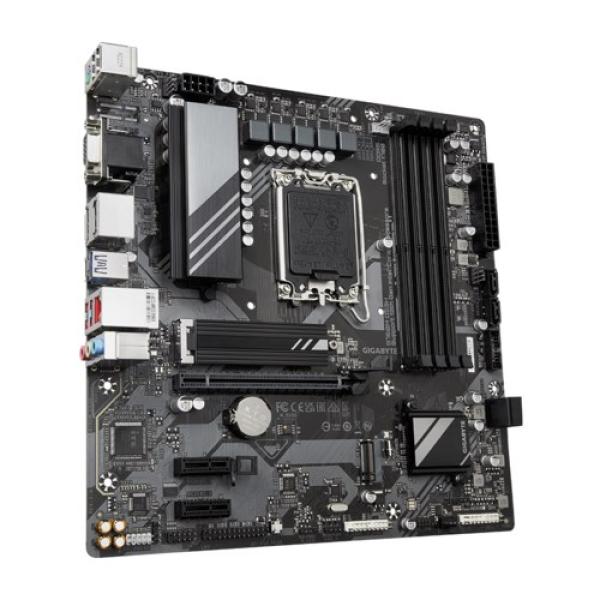

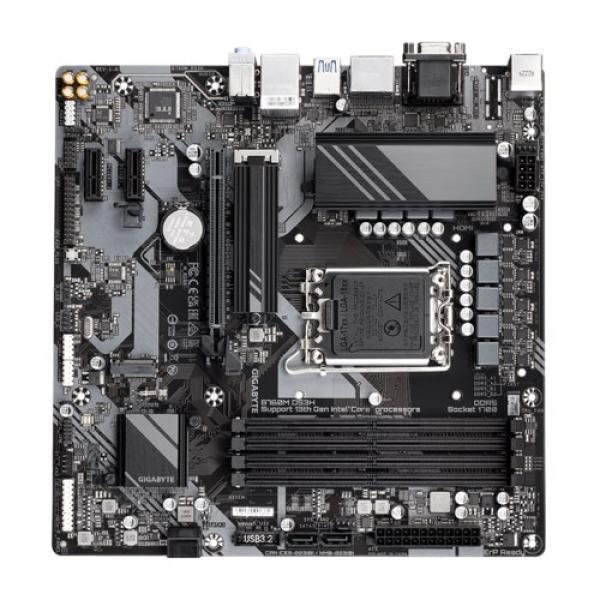

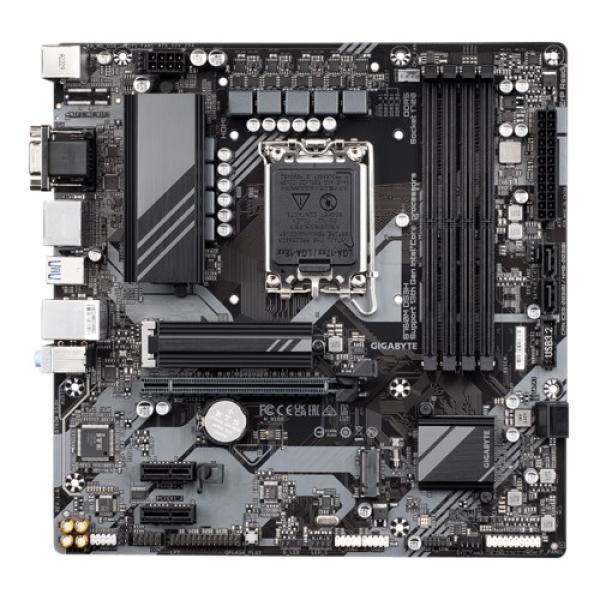

GIGABYTE B760M DS3H (rev. 1.0)
Chipset: Intel® B760 Express
Rozměrový formát: Micro ATX (244x244mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700
Paměť:
* 4x DIMM patice podporující až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy:
* 1x D-Sub
* 1x HDMI® 2.0
* 2x DisplayPort 1.2
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC
Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: ne
Rozšiřující sloty:
* 1x PCI Express x16 podporuje PCIe 4.0 a běží na x16
* 2x PCI Express x1 podporuje PCIe 3.0 a běží na x1
Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA
USB:
Zadní USB (celkem 6 portů)
* 1x USB typ-C® s podporou USB 3.2 Gen 2
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1
Přední USB (celkem 6 portů)
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

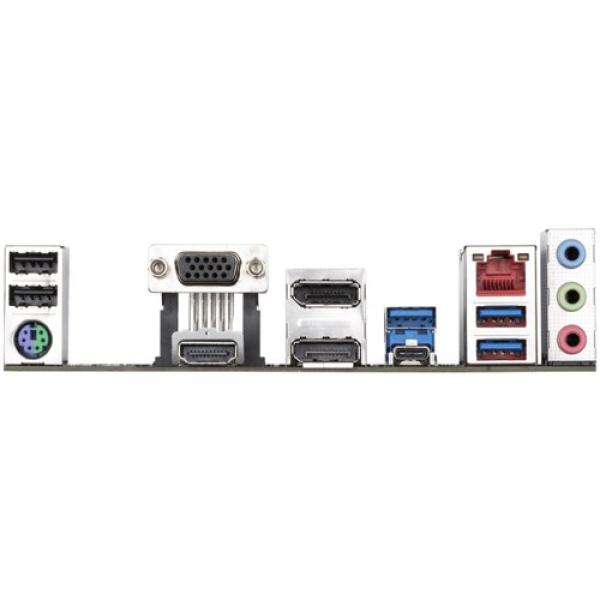

Porty na zadním panelu:
* 1x USB typ-C® s podporou USB 3.2 Gen 2
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1
* 2x DisplayPort
* 1x D-Sub
* 1x HDMI 2.0
* 1x RJ-45
* 3x audio jack
* 1x PS/2 pro klávesnici/myš
Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 3x system fan headers
Související s úložištěm
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 1x adresovatelný LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x S/PDIF Out header
* 1x serial port header
* 1x parallel port header
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
* 1x tlačítko reset
* 1x tlačítko Q-Flash Plus
* 1x reset jumper
* 1x Clear CMOS jumper
BIOS: 1x 128Mb flash, AMI UEFI BIOS
Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-DS3H-rev-10#kf
GIGABYTE B760M DS3H/ LGA 1700/ mATX
Parametre
Počet kusů jedn. balení | 1 |
Typ balení jedn. balení | Balitelné |
RAID řadič | Ano |
Počet LAN výstupů | 1x LAN konektor |
WiFi | Ne |
Velikost základní desky | mikro ATX |
Podpora pro paměti typu | DDR5 |
TPM Header | Ano |
COM port (interní) | Ne |
LPT port (interní) | Ne |
BlueTooth | Ne |
VGA | Ano |
DVI | Ne |
HDMI | Ano |
DisplayPort / miniDisplayPort | Ano |
ThunderBolt (interní) | Ne |
XMP | Ano |
Typ síťové karty | Realtek |
Výrobce chipsetu | Intel |
Patice | LGA 1700 |
Chipset | B760 |
Max. velikost op. paměti (GB) | 192 |
Počet slotů M.2 | 2 |
Počet USB 2.0 (externí) | 2 |
Počet USB 3.x (externí) | 3 |
Maximální frekvence pamětí | 7600 |
Počet slotů PCIe x16 | 1 |
Počet slotů PCIe x1 | 1 |
Počet konektorů SATA 3Gb/s | 0 |
Počet konektorů SATA 6Gb/s | 4 |
Počet paměťových slotů | 4 |
Počet USB Typ C (externí) | 1 |
COM port (externí) | Ne |
LPT port (externí) | Ne |
Podpora generace CPU | 12. a 13. gen. Intel |
USB Typ C (interní) | 0 |
RGB LED Header | Ano |
Rychlost LAN | 1Gb/s |
Model | GIGABYTE B760M DS3H |
Revize | rev 1.0 |
Šířka jedn. balení | 27 |
Typ obalu kartón | Expedovatelné |
Hmotnost jedn. balení | 0.976 |
Výška jedn. balení | 27 |
Typ balení kartonu | Balitelné |
Rozměr xyz kartonu | 57.7x29.2x29.9 |
Hloubka jedn. balení | 5.8 |
Počet kusů v kartonu | 10 |
Hmotnost kartonu | 10.536 |
Rozměr xyz jedn. balení | 27x27x5.8 |
PCIe 4.0 x16 | Ano |
M.2 v režimu PCIe 4.0 x4 | Ano |
