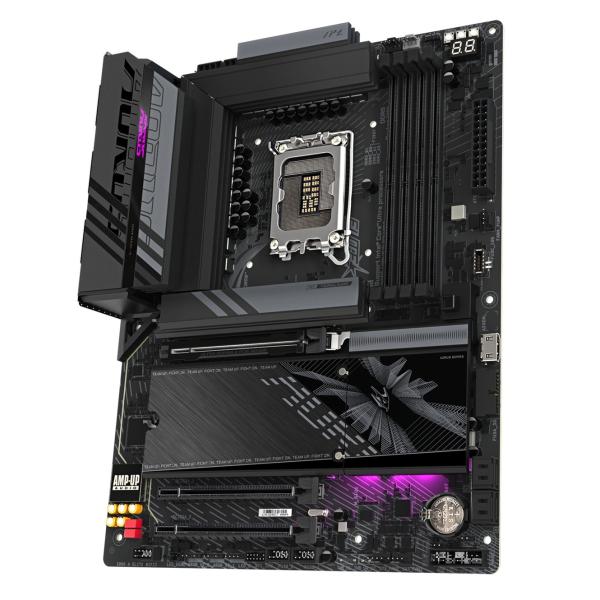

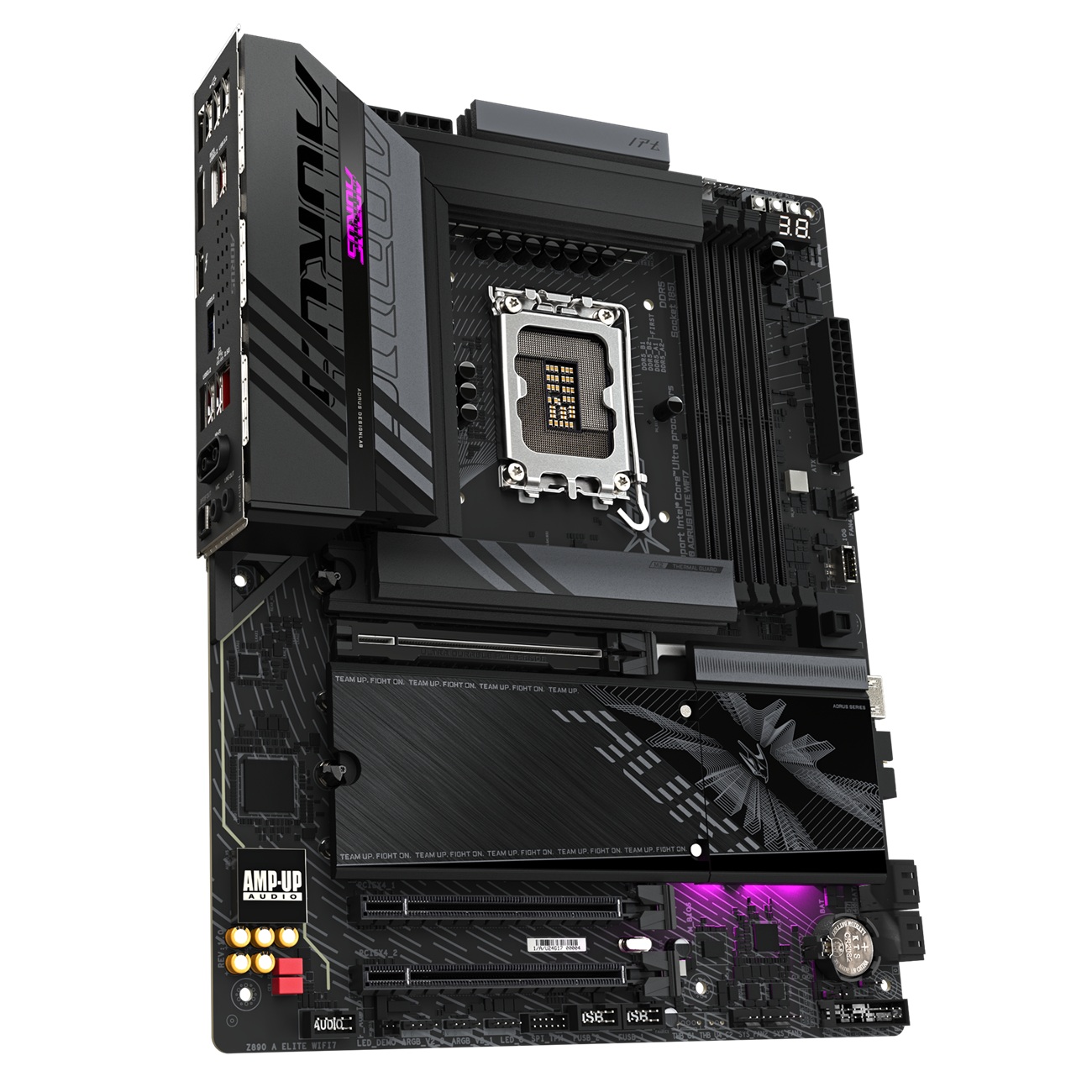

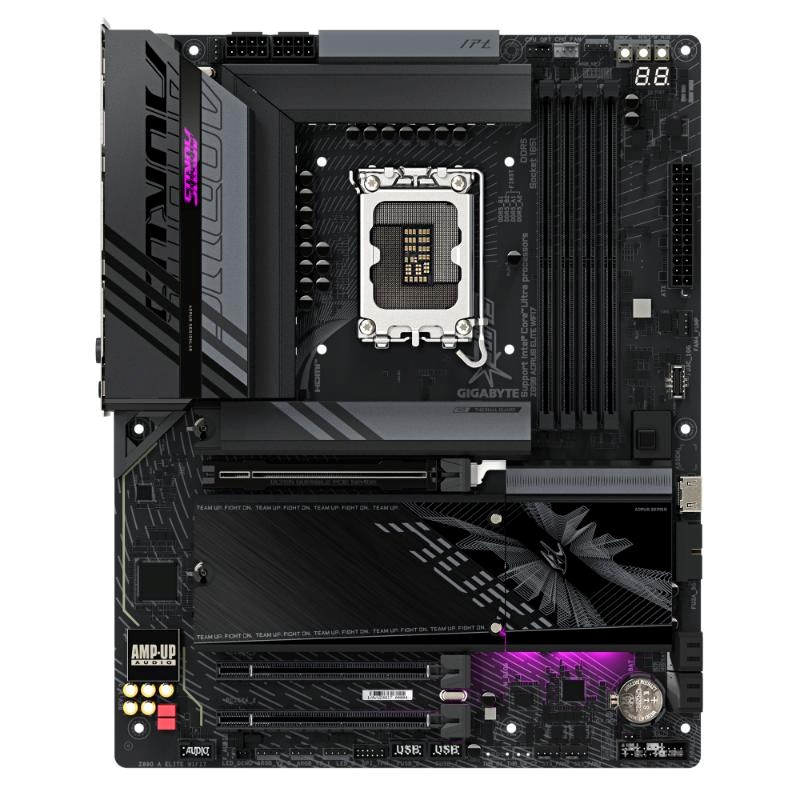

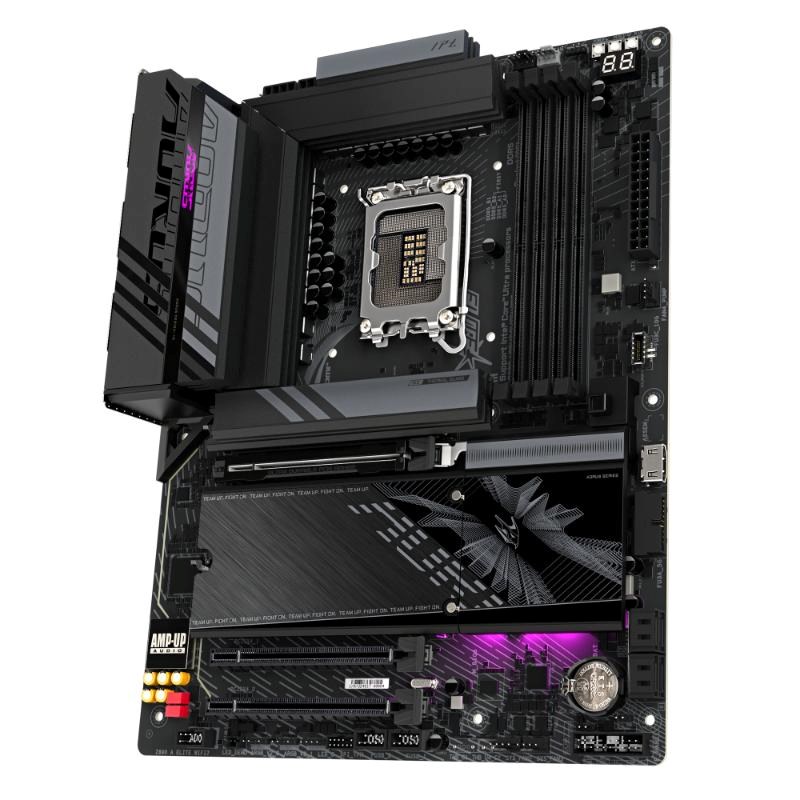

GIGABYTE MB Sc LGA1851 Z890 A ELITE WIFI7, Intel Z890, 4xDDR5, 1xDP, 1xHDMI, 1xThunderbolt, WiFi

CPU

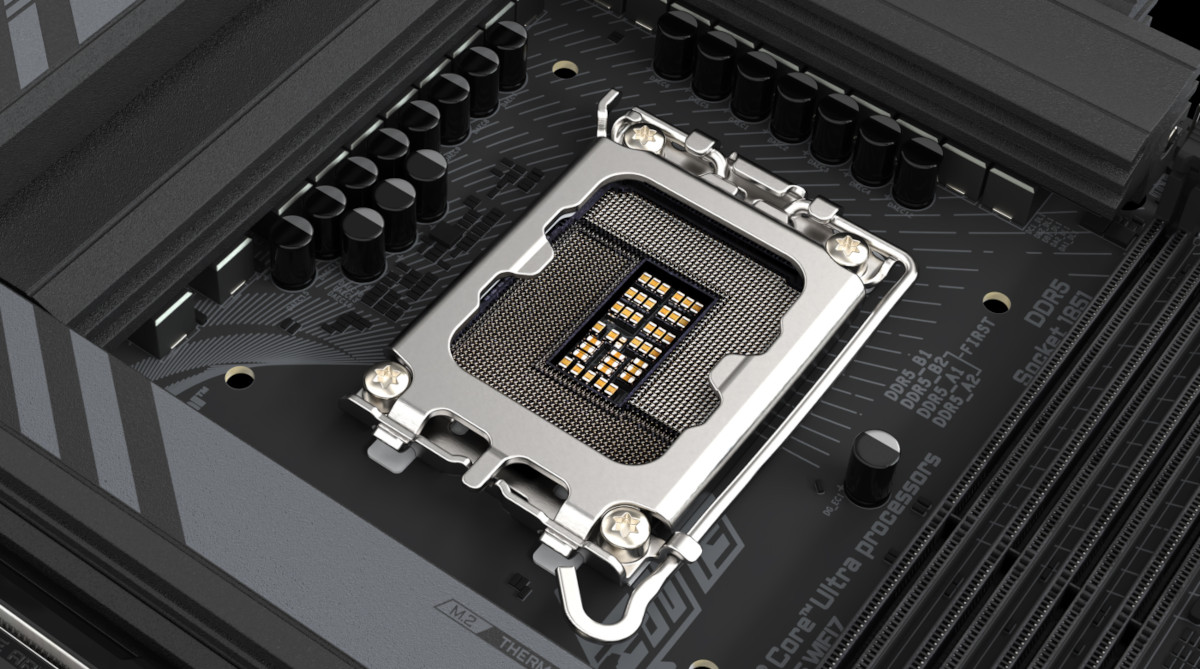

Socket LGA1851: Podpora pre procesory Intel® Core™ Ultra
L3 cache sa líši v závislosti od CPU
* Viac informácií nájdete v „CPU Support List“.

Čipová sada

Intel® Z890 Express Čipová sada

Pamäť

Podpora DDR5 9200(O.C) / 9066(O.C) / 8933(O.C) / 8800(O.C) / 8600(O.C) / 8400(O.C) / 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400 / 6200 / 6000 / 5800 / 5600MT/s pamäťové moduly.
4 x DDR5 DIMM zásuvky podporujúce až 256 GB (64 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v neECC režime)
Podpora neECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
Podpora CUDIMM pamäťového modulu
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäti, dátové rýchlosti a počet DRAM modulov, viac informácií nájdete v „Memory Support List“.)

Integrovaná grafika

Integrovaný grafický procesor - podpora Intel® HD Graphics:
- 1 x Intel® Thunderbolt™ 4 konektor (USB4® USB typ-C® port), podporuje DisplayPort a Thunderbolt™ videové výstupy
Pri inštalácii Thunderbolt™ monitora je maximálne podporované rozlíšenie 5120x2880@60 Hz s 24 bpp (jednotlivý výstup displeja).
Pri inštalácii USB4® USB typ-C® monitora je maximálne podporované rozlíšenie 3840x2160@240 Hz (jednotlivý výstup displeja).
* V dôsledku obmedzených I/O zdrojov PC architektúry je počet Thunderbolt™ zariadení závislý od počtu inštalovaných PCI Express zariadení. (Viac informácií v kapitole 2-6, "Back Panel Connectors").
* Podpora DisplayPort 2.1 a HDCP 2.3
- 1 x predný HDMI port, podporuje maximálne rozlíšenie 1920x1080@30 Hz
* Podpora HDMI 1.4
- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 2.1 a HDCP 2.3
(Grafické špecifikácie môžu závisieť od podpory CPU.)
Podpora pre až trojité displeje súčasne

Audio

Realtek® ALC1220 CODEC
* Výstupný konektor na zadnom paneli podporuje DSD audio.
Vysokorozlišiteľný audio
2/4/5.1/7.1-kanálový
* Môžete zmeniť funkčnosť audio jacku pomocou softvéru pre audio. Na konfiguráciu 7.1-kanálového zvuku pristupujete k nastaveniam v audio softvéri.
Podpora S/PDIF Out

LAN

Realtek® 2.5GbE LAN čip (2,5 Gbps/1 Gbps/100 Mbps)

Bezdrôtový komunikačný modul

MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
- 802.11a, b, g, n, ac, ax, be, podporuje frekvenčné pásma 2.4/5/6 GHz
- BLUETOOTH 5.4
- Podpora bezdrôtového štandardu 11be 160MHz
Realtek® Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
- 802.11a, b, g, n, ac, ax, be, podporuje frekvenčné pásma 2.4/5/6 GHz
- BLUETOOTH 5.4
- Podpora bezdrôtového štandardu 11be 160MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.)
* Funkcie Wi-Fi 7 vyžadujú Windows 11 SV3 na správnu funkčnosť. (Pre Windows 10 nie je dostupný ovládač.)
** Dostupnosť kanálov Wi-Fi 7 v pásme 6 GHz závisí od predpisov jednotlivých krajín.

Rozširovacie zásuvky

CPU:
- 1 x PCI Express x16 zásuvka, podporuje PCIe 5.0 a beží pri x16 (PCIEX16)
* PCIEX16 zásuvka môže podporovať iba grafickú kartu alebo NVMe SSD. Pri inštalácii len jednej grafickej karty ju umiestnite do PCIEX16 zásuvky.
Čipová sada:
- 2 x PCI Express x16 zásuvky, podporujú PCIe 4.0 a bežia pri x4 (PCIEX4_1, PCIEX4_2)

Úložisko

CPU:
- 1 x M.2 konektor (Socket 3, M kľúč, podpora PCIe 5.0 x4/x2 SSD, typ 25110/22110/2580/2280) (M2A_CPU)
- 1 x M.2 konektor (Socket 3, M kľúč, podpora PCIe 4.0 x4/x2 SSD, typ 22110/2280) (M2B_CPU)
Čipová sada:
- 1 x M.2 konektor (Socket 3, M kľúč, podpora PCIe 4.0 x4/x2 SSD, typ 25110/22110/2580/2280) (M2Q_SB)
- 1 x M.2 konektor (Socket 3, M kľúč, podpora SATA a PCIe 4.0 x4 SSD, typ 22110/2280) (M2M_SB)
- 4 x SATA 6Gb/s konektory
RAID 0, RAID 1, RAID 5 a RAID 10 podpora pre NVMe SSD úložiská
RAID 0, RAID 1, RAID 5 a RAID 10 podpora pre SATA úložiská

USB

CPU:
- 1 x Intel® Thunderbolt™ 4 (USB Type-C®) porty na zadnom paneli
*Podpora rýchlosti až 40Gbps s Thunderbolt zariadeniami
*Podpora rýchlosti až 20Gbps s USB4 zariadeniami
*Podpora rýchlosti až 10Gbps s USB 3.2 zariadeniami
Čipová sada:
- 1 x USB Type-C® port s podporou USB 3.2 Gen 2, dostupný cez interný USB header
- 2 x USB 3.2 Gen 2 Type-A porty (červené) na zadnom paneli
- 5 x USB 3.2 Gen 1 portov (3 na zadnom paneli, 2 dostupné cez interný USB header)
Čipová sada + 2 USB 2.0 Huby:
- 8 x USB 2.0/1.1 portov (4 na zadnom paneli, 4 dostupné cez interné USB header)

Interné I/O konektory

1 x 24-pinový ATX hlavný napájací konektor
2 x 8-pinové ATX 12V napájacie konektory
1 x CPU fan header
1 x CPU fan/vodný chladiaci čerpadlo header
3 x systémové fan header
1 x systémové fan/vodný chladiaci čerpadlo header
3 x adresovateľné RGB Gen2 LED pásikové hlavičky
1 x RGB LED pásiková hlavička
4 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predná panelová hlavička
1 x audio hlavička na prednom paneli
1 x USB Type-C® hlavička s podporou USB 3.2 Gen 2
1 x USB 3.2 Gen 1 hlavička
2 x USB 2.0/1.1 hlavičky
1 x Trusted Platform Module hlavička (len pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 x HDMI port (poznámka)
1 x tlačidlo napájania
1 x tlačidlo reset
1 x tlačidlo Q-Flash Plus
1 x reset jumper
1 x Clear CMOS jumper
(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.

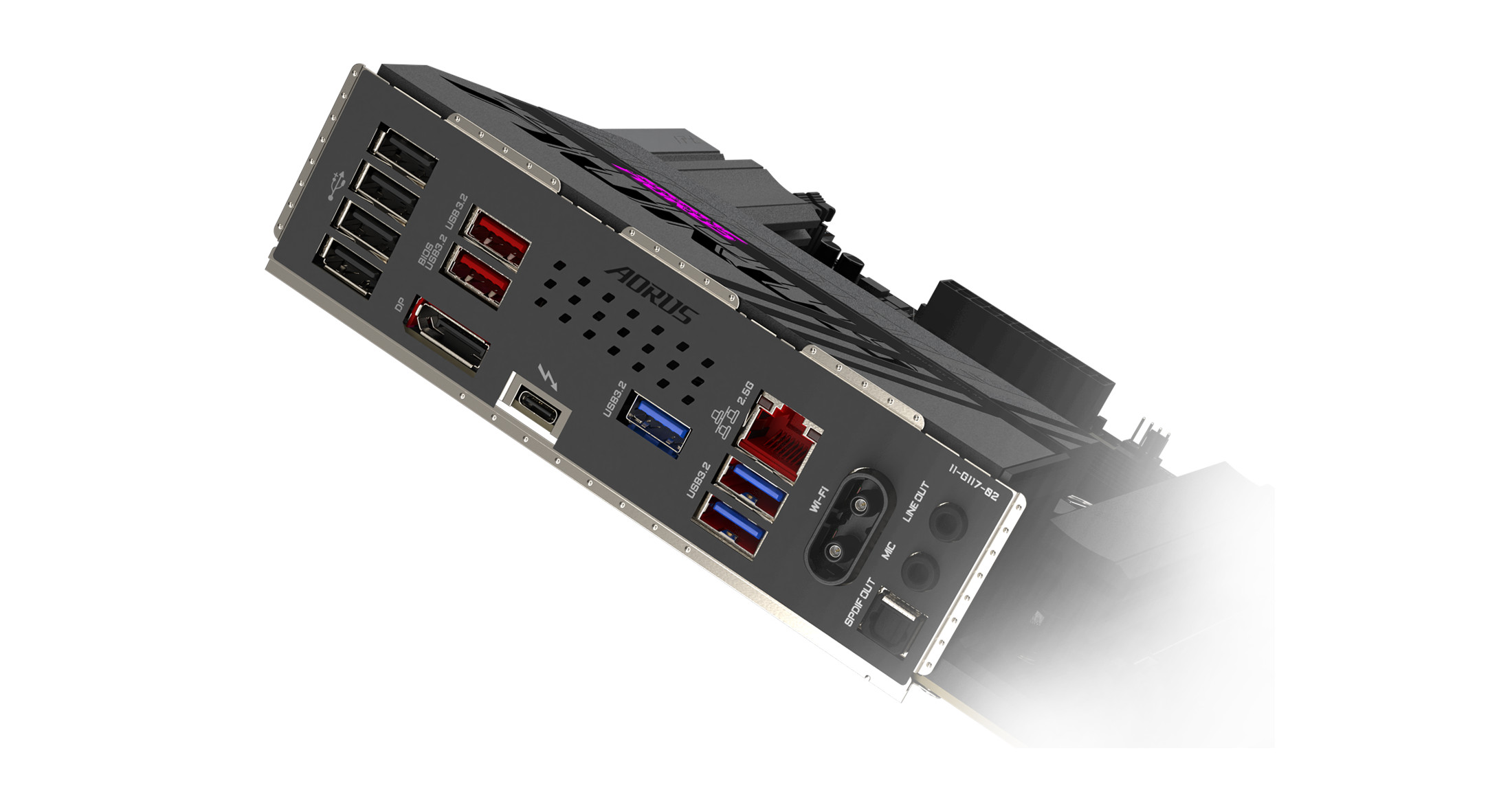

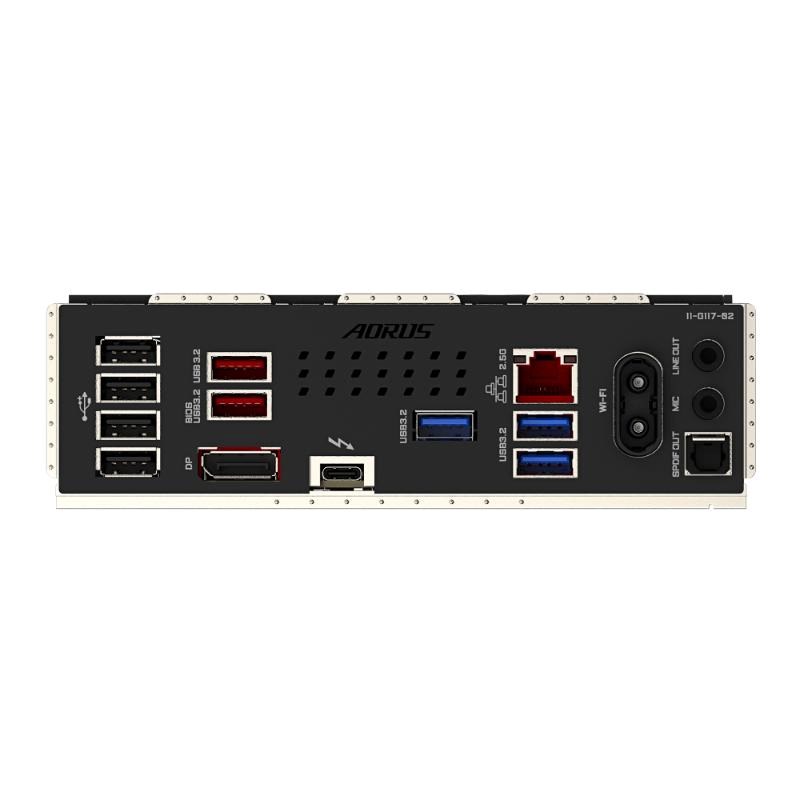

Back Panel Connectors

1 x Intel® Thunderbolt™ 4 konektory (USB Type-C® porty)
2 x USB 3.2 Gen 2 Type-A porty (červené)
3 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty

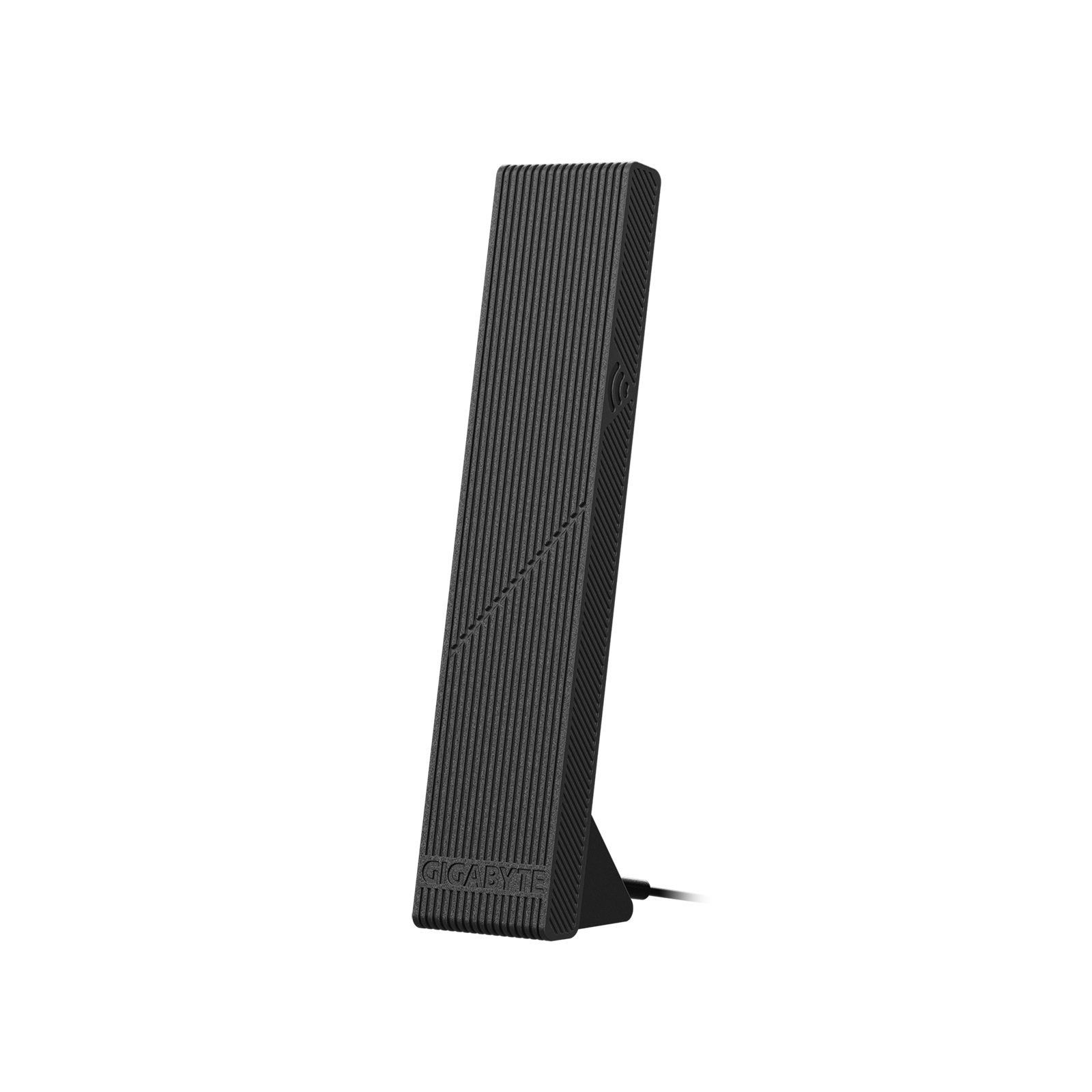

2 x konektory antény (2T2R)
1 x DisplayPort (poznámka)
1 x RJ-45 port
1 x optický S/PDIF Out konektor
2 x audio jacky
(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.

I/O Controller

iTE® I/O Controller čip
